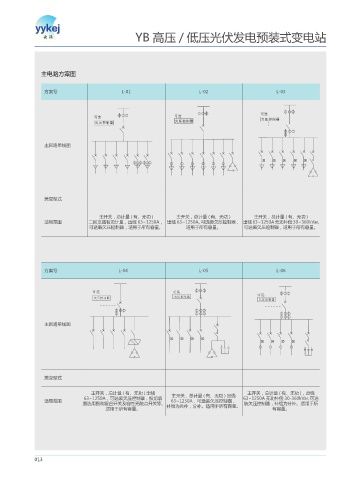

YB 高压 / 低压光伏发电预装式变电站

主电路方案图

方案号 L-01 L-02 L-03

主回路单线图

美变型式

主开关，总计量 ( 有、无功 ) 主开关，总计量 ( 有、无功 ) 主开关，总计量 ( 有、无功 )
适用范围 二回支路有功计量，出线 63~1250A， 出线 63~1250A, 可选装欠压控制器， 出线 63~1250A 无功补偿 30~360kVar,
可选装欠压控制器，适用于所有容量。 适用于所有容量。 可选装欠压控制器，适用于所有容量。

方案号 L-04 L-05 L-06

主回路单线图

美变型式

主开关，总计量 ( 有、无功 ) 出线 主开关，总计量 ( 有、无功 )，出线
63~1250A，可选装欠压控制器，投切装 主开关，总计量 ( 有、无功 ) 出线 63~1250A 无功补偿 30-360kVar, 可选
适用范围 置选用智能复合开关及容性无触点开关等。 63~1250A，可选装欠压控制器， 装欠压控制器，补偿为分补。适用于所
适用于所有容量。 补偿为共补，分补。适用于所有容量。 有容量。
