P. 58

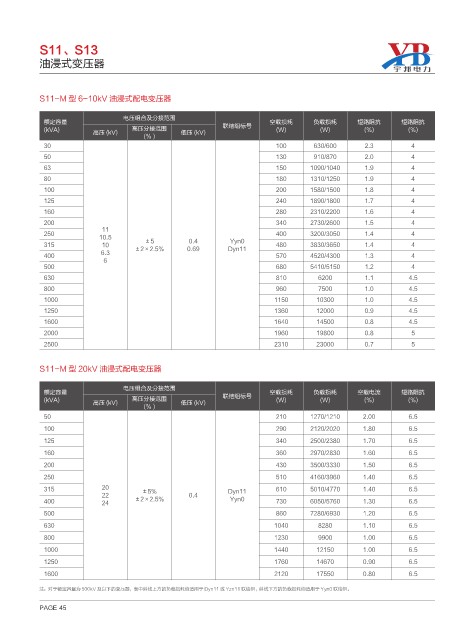

S11、S13
油浸式变压器
S11-M 型 6~10kV 油浸式配电变压器
电压组合及分接范围
额定容量 联结组标号 空载损耗 负载损耗 短路阻抗 短路阻抗
(kVA) 高压 (kV) 高压分接范围 低压 (kV) (W) (W) (%) (%)
(％ )
30 100 630/600 2.3 4
50 130 910/870 2.0 4
63 150 1090/1040 1.9 4
80 180 1310/1250 1.9 4
100 200 1580/1500 1.8 4
125 240 1890/1800 1.7 4
160 280 2310/2200 1.6 4
200 340 2730/2600 1.5 4
11
250 400 3200/3050 1.4 4
10.5
±5
0.4
Yyn0
315 10 ±2×2.5% 0.69 Dyn11 480 3830/3650 1.4 4
6.3
400 570 4520/4300 1.3 4
6
500 680 5410/5150 1.2 4
630 810 6200 1.1 4.5
800 960 7500 1.0 4.5
1000 1150 10300 1.0 4.5
1250 1360 12000 0.9 4.5
1600 1640 14500 0.8 4.5
2000 1960 19800 0.8 5
2500 2310 23000 0.7 5
S11-M 型 20kV 油浸式配电变压器
电压组合及分接范围
额定容量 联结组标号 空载损耗 负载损耗 空载电流 短路阻抗
(kVA) 高压分接范围 (W) (W) (%) (%)
高压 (kV) 低压 (kV)
(％ )
50 210 1270/1210 2.00 6.5
100 290 2120/2020 1.80 6.5
125 340 2500/2380 1.70 6.5
160 360 2970/2830 1.60 6.5
200 430 3500/3330 1.50 6.5
250 510 4160/3960 1.40 6.5
315 20 ±5% Dyn11 610 5010/4770 1.40 6.5
22 0.4
400 24 ±2×2.5% Yyn0 730 6050/5760 1.30 6.5
500 860 7280/6930 1.20 6.5
630 1040 8280 1.10 6.5
800 1230 9900 1.00 6.5
1000 1440 12150 1.00 6.5
1250 1760 14670 0.90 6.5
1600 2120 17550 0.80 6.5
注：对于额定容量为 500kV 及以下的变压器，表中斜线上方的负载损耗值适用于 Dyn11 或 Yzn11 联结组，斜线下方的负载损耗值适用于 Yyn0 联结组。
