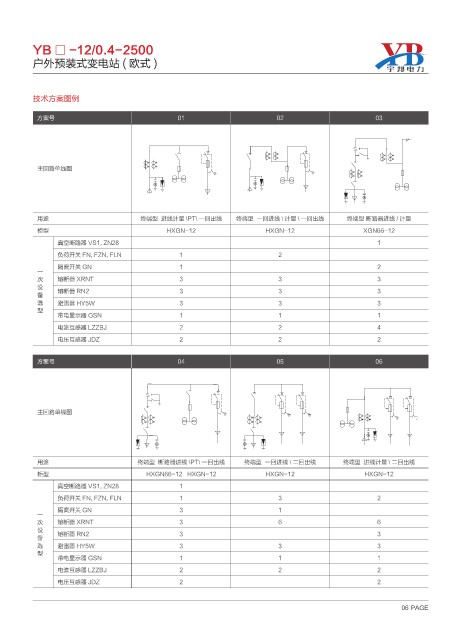

YB □ -12/0.4-2500
户外预装式变电站 ( 欧式 )
技术方案图例
方案号 01 02 03
主回路单线图
用途 终端型 进线计量 \PT\ 一回出线 终端型 一回进线 \ 计量 \ 一回出线 终端型 断路器进线 / 计量
柜型 HXGN-12 HXGN-12 XGN66-12
真空断路器 VS1, ZN28 1
负荷开关 FN, FZN, FLN 1 2
隔离开关 GN 1 2
一
次 熔断器 XRNT 3 3 3
设 熔断器 RN2 3 3 3
备
选 避雷器 HY5W 3 3 3
型
带电显示器 GSN 1 1 1
电流互感器 LZZBJ 2 2 4
电压互感器 JDZ 2 2 2
方案号 04 05 06
主回路单线图
用途 终端型 断路器进线 \PT\ 一回出线 终端型 一回进线 \ 二回出线 终端型 进线计量 \ 二回出线
柜型 HXGN66-12 HXGN-12 HXGN-12 HXGN-12
真空断路器 VS1, ZN28 1
负荷开关 FN, FZN, FLN 1 3 2
隔离开关 GN 3 1
一
次 熔断器 XRNT 3 6 6
设 熔断器 RN2 3 3
备
选 避雷器 HY5W 3 3 3
型
带电显示器 GSN 1 1 1
电流互感器 LZZBJ 2 2 2
电压互感器 JDZ 2 2
