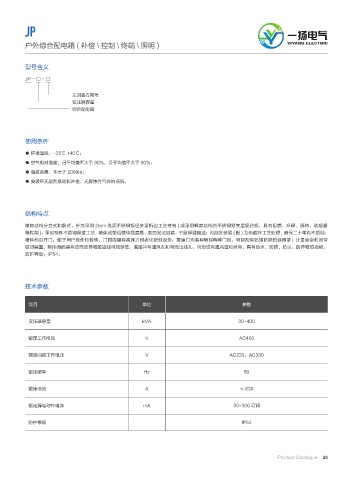

户外综合配电箱 ( 补偿 \ 控制 \ 终端 \ 照明 ) YIYANG ELECTRIC
型号含义
JP - □ - □
主回路方案号
变压器容量
综合配电箱
使用条件
● 环境温度：-25℃ +40℃；
● 空气相对湿度：日平均值不大于 90%，月平均值不大于 90%；
● 海拔高度：不大于 2000m；
● 安装在无剧烈震动和冲击、无腐蚀性气体的场所。
结构特点
箱体结构分立式和卧式，外壳采用 2mm 优质不锈钢板经多重折边工艺弯制 ( 或采用蜂窝结构的不锈钢双夹层复合板，具有阻燃、环保、隔热、防凝露
等性能 )，采用特殊不锈钢焊接工艺，箱体成型后整体强度高，表面光洁如镜，不留焊缝痕迹；内部安装梁 ( 板 ) 为热镀锌工艺处理，确保二十年内不锈蚀；
箱体前后开门，便于用户操作和检修，门四周镶有高弹力耐老化密封胶条，每扇门均装有明暗两种门锁，明锁配有防堵防锈的遮雨罩；计量室全封闭带
铅封装置；箱体侧面装有防雨防异物的进线电缆穿管，底部冲有通风孔和电缆出线孔，顶部设有通风道和丝网，具有防水、防锈、防尘、防异物的功能，
防护等级：IP54。
技术参数
项目 单位 参数
变压器容量 kVA 30-400
额定工作电压 V AC400
辅助回路工作电压 V AC220，AC380
额定频率 Hz 50
额定电流 A ≤ 630
额定漏电动作电流 mA 30~300 可调
防护等级 IP54
