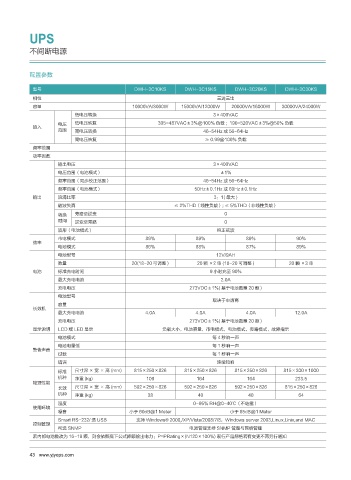

UPS


           不间断电源



           配置参数


            型号                                 DWH-3C10KS        DWH-3C15KS       DWH-3C20KS       DWH-3C30KS
            相位                                                              三进三出
            容量                                 10000VA/8000W   15000VA/12000W    20000VA/16000W   30000VA/24000W
                           低电压转换                                          3×400VAC
                     电压    低电压恢复                       305-487VAC±3%@100% 负载 ;  190-520VAC±3%@50% 负载
            输入
                     范围    高电压转换                                       46~54Hz 或 56~64Hz
                           高电压恢复                                        ≥ 0.99@100% 负载
            频率范围
            功率因数
                     输出电压                                                 3×400VAC
                     电压范围(电池模式)                                              ±1%
                     频率范围(同步校正范围)                                      46~54Hz 或 56~64Hz
                     频率范围(电池模式)                                     50Hz±0.1Hz 或 60Hz±0.1Hz
            输出       浪涌比率                                                  3:1( 最大 )
                     谐波失真                                    ≤ 2%THD(线性负载); ≤ 5%THD(非线性负载)
                     转换    旁路至逆变                                              0
                     时间    逆变至旁路                                              0
                     波形(电池模式)                                               纯正弦波
                     市电模式                          89%              89%               89%              90%
            效率
                     电池模式                          86%              88%               87%              89%
                     电池型号                                                  12V/9AH
                     数量                       20(18-20 可调整 )         20 颗 ×2 串 (18-20 可调整 )         20颗×3串
            电池       标准充电时间                                              9 小时充至 90%
                     最大充电电流                                                  2.0A
                     充电电压                                         273VDC±1%( 基于电池数量 20 颗 )
                     电池型号
                                                                          取决于申请商
                     容量
            长效机
                     最大充电电流                        4.0A             4.0A              4.0A            12.0A
                     充电电压                                         273VDC±1%( 基于电池数量 20 颗 )
            显示说明     LCD 或 LED 显示                        负载大小,电池容量,市电模式,电池模式,旁路模式,故障指示
                     电池模式                                                 每 4 秒晌一声
                     电池电量低                                                每 1 秒响一声
            警告声音
                     过载                                                   每 1 秒响一声
                     错误                                                     连续鸣响
                     标准    尺寸深 × 宽 × 高 (mm)    815×250×826      815×250×826       815×250×826      815×300×1000
                     机种    净重 (kg)                 109               164              164              233.5
            物理性能
                     长效    尺寸深 × 宽 × 高 (mm)    592×250×826      592×250×826       592×250×826      815×250×826
                     机种    净重 (kg)                  38               40               40                64
                     湿度                                             0-95% RH@0-40℃(不结露)
            使用环境
                     噪音                       小于 60dB@1 Meter                   小于 65dB@1 Meter
                     Smart RS-232/ 选 USB        支持 Windows® 2000,/XP/Vista/2008/7/8,Windows server 2003,Linux,Unix,and MAC
            控制管理
                     可选 SNMP                                      电源管理支持 SNMP 管理与网络管理
            若内部电池数改为 16-19 颗,则会依照底下公式降额输出电力:P=PRating×(N120×100%) 现行产品规格若有变更不再另行通知
