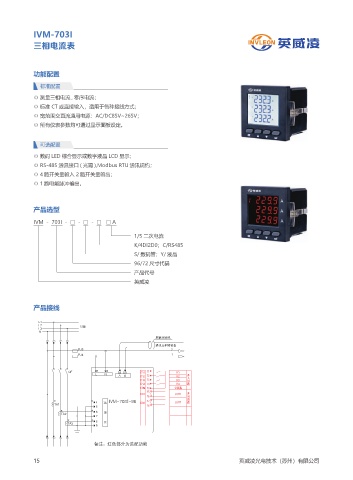

IVM-703I

三相电流表

功能配置
标准配置

◎ 测量三相电流 , 零序电流；
◎ 标准 CT 或直接输入，适用于各种接线方式；
◎ 宽范围交直流通用电源：AC/DC85V~265V；
◎ 所有仪表参数均可通过显示面板设定。

可选配置
◎ 数码 LED 综合显示或数字液晶 LCD 显示；
◎ RS-485 通讯接口 ( 光隔 ),Modbus RTU 通讯规约；
◎ 4 路开关量输入 2 路开关量输出；
◎ 1 路电能脉冲输出。

产品选型

IVM - 703I - □ - □ - □ • • □ A
•
1/5 二次电流
K/4DI2D0；C/RS485
S/ 数码管；Y/ 液晶
96/72 尺寸代码
产品代号
英威凌

产品接线

-
- ⃹㏫
-
/
ᅻ㩩ࣸ㐊㏫
䕆䃛㜟Ⱔ䗧䃪ำ
'6
'6

2' % ,
- / " # % , ᐬ
% , ڑ ఊ
% , 䌛
$0. ژڝ〛

% 065 ᐬ
ܦ
KC *7. K % 065 ఊ 䌛
5"

KD
5"

KE
5"

ำ∔喝㏎㞞䘔ܲͦ䔵䙹ߋ㘩
15 英威凌光电技术（苏州）有限公司
