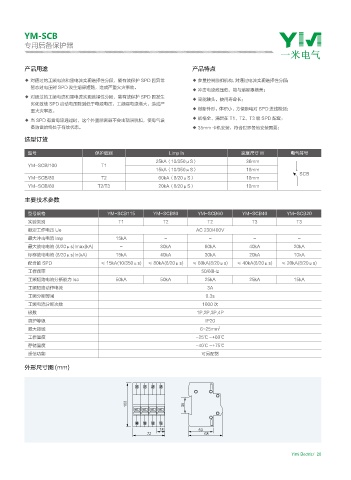

YM-SCB

专用后备保护器

产品用途 产品特点

◆ 对通过的工频电流和雷电流实现选择性分段，能有效保护 SPD 因异常 ◆ 参量控制脱扣机构，对通过电流实现选择性分段；
暂态过电压时 SPD 发生熔穿短路，造成严重火灾事故。
◆ 冲击电流残压低，能与熔断器媲美；
◆ 对通过的工频电流和雷电流实现选择性分段，能有效保护 SPD 因发生
◆ 高能触头，使用寿命长；
劣化致使 SPD 启动电压降到低于电源电压，工频漏电流增大，造成严
重火灾事故。 ◆ 微断外形，体积小，方便断电对 SPD 进线检测；
◆ 规格全、满足在 T1、T2、T3 级 SPD 配套；
◆ 当 SPD 有雷电流通过时，这个外置脱离器不会出现误脱扣，使电气设
备防雷始终处于有效状态。 ◆ 35mm 卡轨安装，符合世界各地安装需要；
选型订货

型号 保护级别 Limp In 宽度尺寸 W 电气符号
25kA（10/350μS） 36mm
YM-SCB/100 T1
15kA（10/350μS） 18mm
SCB
YM-SCB/80 T2 60kA（8/20μS） 18mm
YM-SCB/60 T2/T3 20kA（8/20μS） 18mm
主要技术参数

型号规格 YM-SCB115 YM-SCB80 YM-SCB60 YM-SCB40 YM-SCB20
实验类别 T1 T2 T2 T3 T3
额定工作电压 Ue AC 230/400V
最大冲击电流 Imp 15kA - - - -
最大放电电流 (8/20μs)Imax(kA) - 80kA 60kA 40kA 20kA
标称放电电流 (8/20μs)In(kA) 15kA 40kA 30kA 20kA 10kA
配合的 SPD ≤ 15kA(10/350μs) ≤ 80kA(8/20μs) ≤ 60kA(8/20μs) ≤ 40kA(8/20μs) ≤ 20kA(8/20μs)
工作频率 50/60Hz
工频短路电流分断能力 Isc 50kA 50kA 25kA 25kA 15kA
工频短路动作电流 3A
工频分断时间 0.3s
工频电流分断次数 1000 次
极数 1P,2P,3P,4P
防护等级 IP20
最大接线 6~25mm 2
工作温度 -25℃ ~+60℃
存储温度 -40℃ ~+75℃
遥信功能 可另配货
外形尺寸图 (mm)

0'' 0'' 0'' 0''
