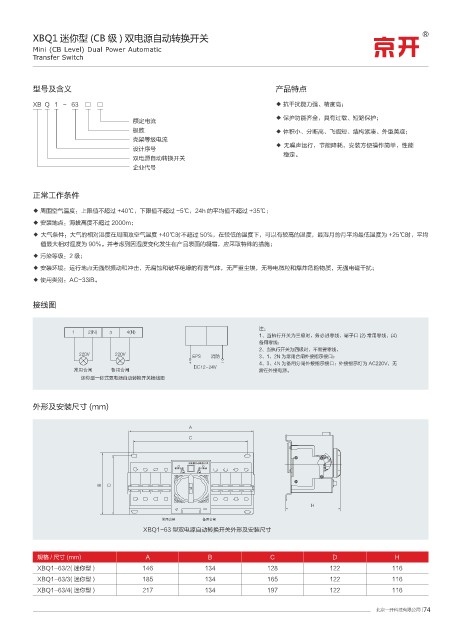

XBQ1 迷你型 (CB 级 ) 双电源自动转换开关
Mini (CB Level) Dual Power Automatic
Transfer Switch

型号及含义 产品特点
XB Q 1 - 63 □ □ ◆ 抗干扰能力强、精度高；
◆ 保护功能齐全，具有过载、短路保护；
额定电流
极数 ◆ 体积小、分断高、飞弧短、结构紧凑、外型美观；
壳架等级电流
◆ 无噪声运行，节能降耗，安装方便操作简单，性能
设计序号
稳定。
双电源自动转换开关
企业代号

正常工作条件

◆ 周围空气温度：上限值不超过 +40℃，下限值不超过 -5℃，24h 的平均值不超过 +35℃；
◆ 安装地点：海拔高度不超过 2000m；
◆ 大气条件：大气的相对湿度在周围攻空气温度 +40℃时不超过 50%，在较低的温度下，可以有较高的温度，最湿月的月平均最低温度为 +25℃时，平均
值最大相对湿度为 90%。并考虑到因湿度变化发生在产品表面的凝霜，应采取特殊的措施；
◆ 污染等级：2 级；
◆ 安装环境：运行地点无强烈振动和冲击，无腐蚀和破坏绝缘的有害气体，无严重尘埃，无导电微粒和爆炸危险物质，无强电磁干扰；
◆ 使用类别：AC-33iB。

接线图

注：
/ /
1、当执行开关为三极时，务必进零线，端子口 (2) 常用零线、(4)
备用零线；
2、当执行开关为四极时，不需要零线，
7 7 &14 ๖᫸ 3、1、2N 为常用合闸外接指示接口；
4、3、4N 为备用分闸外接指示接口；外接指示灯为 AC220V，无
%$ 7
፤⩔ऴ䬤 ำ⩔ऴ䬤 需在外接电源。
迷你型一体式双电源自动转换开关接线图

外形及安装尺寸 (mm)

"
$

ԤႂຸᒬҮᣀ૰धС
࣡ၸႂຸ ܫၸႂຸ
ᒬҮ ੣Ү
# %

)
࣡ၸՋ᫑ ܫၸՋ᫑
XBQ1-63 型双电源自动转换开关外形及安装尺寸

规格 / 尺寸 (mm) A B C D H
XBQ1-63/2( 迷你型 ) 146 134 128 122 116
XBQ1-63/3( 迷你型 ) 185 134 165 122 116
XBQ1-63/4( 迷你型 ) 217 134 197 122 116

北京一开科技有限公司 74
