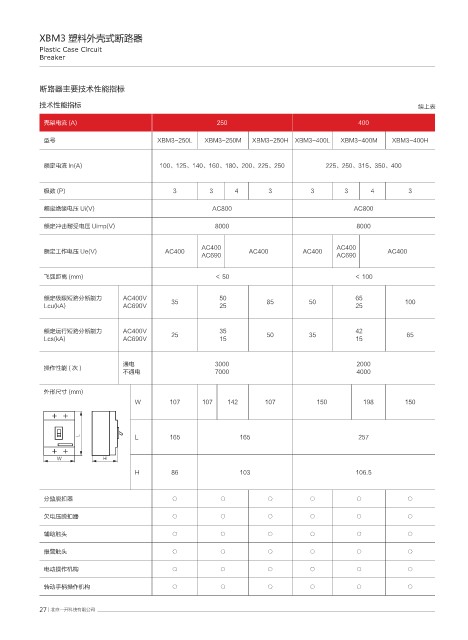

XBM3 塑料外壳式断路器
Plastic Case Circuit
Breaker

断路器主要技术性能指标
技术性能指标 续上表

壳架电流 (A) 250 400

型号 XBM3-250L XBM3-250M XBM3-250H XBM3-400L XBM3-400M XBM3-400H

额定电流 In(A) 100、125、140、160、180、200、225、250 225、250、315、350、400

极数 (P) 3 3 4 3 3 3 4 3

额定绝缘电压 Ui(V) AC800 AC800

额定冲击耐受电压 Uimp(V) 8000 8000

AC400 AC400
额定工作电压 Ue(V) AC400 AC400 AC400 AC400
AC690 AC690

飞弧距离 (mm) ＜ 50 ＜ 100

额定极限短路分断能力 AC400V 35 50 85 50 65 100
Lcu(kA) AC690V 25 25

额定运行短路分断能力 AC400V 25 35 50 35 42 65
Lcs(kA) AC690V 15 15

通电 3000 2000
操作性能 ( 次 )
不通电 7000 4000

外形尺寸 (mm)
W 107 107 142 107 150 198 150

L 165 165 257
-

8 )
H 86 103 106.5

分励脱扣器 ○ ○ ○ ○ ○ ○

欠电压脱扣器 ○ ○ ○ ○ ○ ○

辅助触头 ○ ○ ○ ○ ○ ○
报警触头 ○ ○ ○ ○ ○ ○

电动操作机构 ○ ○ ○ ○ ○ ○

转动手柄操作机构 ○ ○ ○ ○ ○ ○
