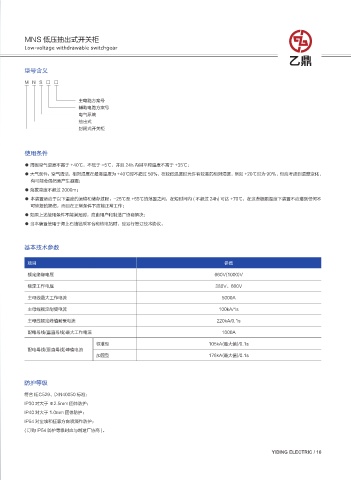

MNS 低压抽出式开关柜
Low-voltage withdrawable switchgear

型号含义

M N S □ □

主电路方案号
辅助电路方案号
电气系统
抽出式
封闭式开关柜

使用条件

● 周围空气温度不高于 +40℃，不低于 -5℃，并且 24h 内其平均温度不高于 +35℃；
● 大气条件：空气清洁，相对湿度在最高温度为 +40℃时不超过 50％，在较低温度时允许有较高的相对湿度，例如 +20℃时为 90％，但应考虑到温度变化，
有可能会偶然地产生凝露；
● 海拔高度不超过 2000m；
● 本装置适应于以下温度的运输和储存过程：-25℃至 +55℃的范围之间，在短时间内 ( 不超过 24h) 可达 +70℃，在这些极限温度下装置不应遭到任何不
可恢复的损伤，而且在正常条件下应能正常工作；
● 如果上述使用条件不能满足时，应由用户和制造厂协商解决；
● 当本装置使用于海上石油钻采平台和核电站时，应另行签订技术协议。

基本技术参数

项目 参数
额定绝缘电压 660V(1000)V

额定工作电压 380V、660V
主母线最大工作电流 5000A

主母线额定耐受电流 100kA/1s
主母线额定峰值耐受电流 220kA/0.1s

配电母线(垂直母线)最大工作电流 1000A
标准型 105kA(最大值)/0.1s
配电母线(垂直母线)峰值电流
加强型 176kA(最大值)/0.1s

防护等级
符合 IEC529、DIN40050 标准；
IP30 对大于 Φ2.5mm 固体防护；
IP40 对大于 1.0mm 固体防护；
IP54 对尘埃和任意方向喷溅作防护；
( 订购 lP54 防护等级时应与制造厂协商 )。
