P. 93

GGD 低压成套开关柜
         Low-voltage
         switchgear
                                                                                                      扬佳电力

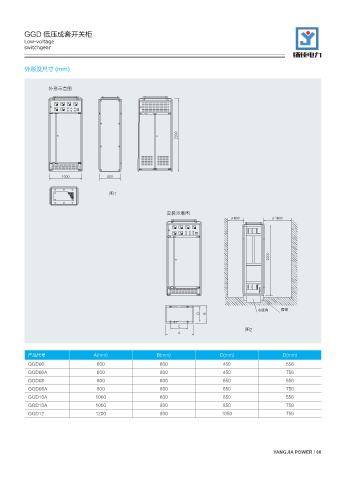

          外形及尺寸 (mm)


                  โᒎ⹦ᘻప



















                                       ప


                                                          Ⴕ㷱⹦ᘻప
                                                                                Ō             Ō

















                                                                                          ⩡㏫⇋     Ἡ䧎
                                                                      %  #

                                                              $
                                                                                     ప
                                                              "


           产品代号                  A(mm)                 B(mm)                 C(mm)                D(mm)
           GGD06                  600                   600                   450                  556
           GGD06A                 600                   800                   450                  756
           GGD08                  800                   600                   650                  556
           GGD08A                 800                   800                   650                  756
           GGD10A                 1000                  600                   850                  556
           GGD10A                 1000                  800                   850                  756
           GGD12                  1200                  800                  1050                  756






                                                                                               YANGJIA POWER / 88
