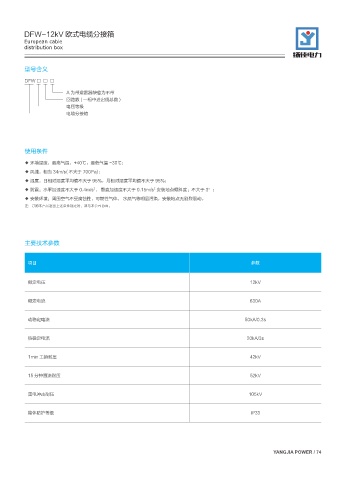

Page 79 - 浙江扬佳电力设备有限公司
P. 79

DFW-12kV 欧式电缆分接箱
         European cable
         distribution box
                                                                                                      扬佳电力

          型号含义

          DFW  □  □  □
                        A 为带避雷器缺省为不带
                        回路数 ( 一相中进出线总数 )
                        电压等级
                        电缆分接箱






          使用条件
          ◆ 环境温度:最高气温:+40℃,最低气温 -30℃;
          ◆ 风速:相当 34m/s( 不大于 700Pa);
          ◆ 湿度:日相对湿度平均值不大于 95%,月相对湿度平均值不大于 95%;
                                                      2
                                 2
          ◆ 防震:水平加速度不大于 0.4m/s , 垂直加速度不大于 0.15m/s  安装地点倾斜度:不大于 3°;
          ◆ 安装环境:周围空气不受腐蚀性、可燃性气体、 水蒸气等明显污染,安装地点无剧烈震动。
          注:订购本产品超出上述条件规定时,请与本公司协商。






         主要技术参数


           项目                                                                          参数


           额定电压                                                                        12kV


           额定电流                                                                        630A


           动稳定电流                                                                     50kA/0.3s


           热稳定电流                                                                      20kA/3s


           1min 工频耐压                                                                   42kV


           15 分钟直流耐压                                                                   52kV


           雷电冲击耐压                                                                      105kV


           箱体防护等级                                                                      IP33
