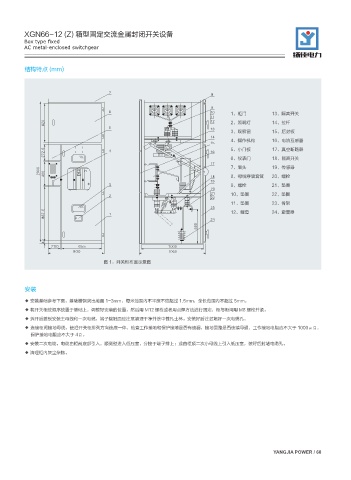

XGN66-12 (Z) 箱型固定交流金属封闭开关设备
         Box type fixed
         AC metal-enclosed switchgear
                                                                                                      扬佳电力

          结构特点 (mm)







                                                                                1、柜门           13、隔离开关

                                                                                2、照明灯          14、拉杆

                                                                                3、观察窗          15、后封板

                                                                                4、操作机构         16、电流互感器
                                                                                5、小门板          17、真空断路器
                                                                                6、仪表门          18、隔离开关

                                                                                7、眉头           19、传感器

                                                                                8、母线穿墙套管       20、螺栓
                                                                                9、螺栓           21、垫圈

                                                                                10、垫圈          22、垫圈


                                                                                11、垫圈          23、骨架

                                                                                12、螺母          24、避雷器





                                     图 1:开关柜布置示意图



          安装

          ◆ 安装基础参考下图,基础槽钢突出地面 1-3mm,每米范围内不平度不应超过 1.5mm,全长范围内不超过 5mm。
          ◆ 将开关柜按顺序放置于基础上,调整好安装的位置。然后用 M12 螺栓或者用点焊方法进行固定,柜与柜间用 M8 螺栓并紧。
          ◆ 拆开后盖板安装主母线和一次电缆,端子接触面应注意清理干净并涂中性凡士林。安装好后注封堵好一次电缆孔。
          ◆ 连接柜间接地母线,使沿开关柜排列方向连成一体,检查工作接地和保护接地是否有遗漏,接地回路是否连续导通,工作接地电阻应不大于 1000μΩ,
            保护接地电阻应不大于 4Ω。
          ◆ 安装二次电缆,电缆由柜前底部引入,顺侧壁进入低压室,分接于端子排上;或由柜顶二次小母线上引入低压室,装好后封堵电缆孔。
          ◆ 清理柜内灰尘杂物。
