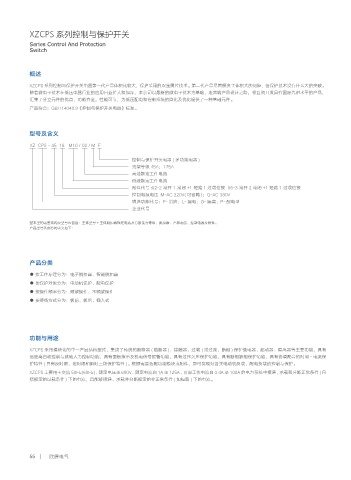

XZCPS 系列控制与保护开关

Series Control And Protection
Switch

概述

XZCPS 系列控制与保护开关电器第一代产品体积比较大，保护采用的双金属片技术。第二代产品尽管解决了体积大的问题，但保护技术没有什么大的突破。
随着微电子技术在低压电器行业的应用日益扩大和加深，本公司以最新的微电子技术为基础，走高端产品设计之路，投巨资开发具有国际先进水平的产品，
汇集了分立元件的优点，功能齐全，性能可靠，为低压配电和控制系统的简化及优化提供了一种基础元件。
产品符合：GB/T14048.9《控制与保护开关电器》标准。

型号及含义

XZ CPS - 45 16 M10 / 02 / M F

控制与保护开关电器 ( 多功能电器 )
壳架等级 45A；125A
高速额定工作电流
低速额定工作电流
附件代号 :02-2 常开 1 常闭 +1 短路 1 过载信报 06-3 常开 2 常闭 +1 短路 1 过载信报
控制电源电压 :M-AC 220V( 可省略 )；Q-AC 380V
增选功能代号：F- 消防；L- 漏电；G- 隔离；P- 配电型
企业代号

基本型的完整结构及型号应包括：主体型号 + 主体脱扣器额定电流及分断能力等级、脱扣器、产品功能、控制电源及附件。
产品型号各部分的含义如下：

产品分类
● 按工作原理分为：电子脱扣器、智能脱扣器
● 按保护对象分为：电动机保护、配电保护
● 按操作频率分为：频繁操作、不频繁操作
● 按接线方式分为：板前、板后、插入式

功能与用途
XZCPS 采用模块化的单一产品结构型式，集成了传统的断路器 ( 熔断器 )、接触器、过载 ( 或过流、断相 ) 保护继电器、起动器、隔离器等主要功能，具有
远距离自动控制与就地人力控制功能，具有面板指示及机电信号报警功能，具有过压欠压保护功能，具有断相缺相保护功能，具有协调配合的时间 - 电流保
护特性 ( 具有反时限、定时限和瞬时三段保护特性 )。根据需要选配功能模块或附件，即可实现对各类电动机负载、配电负载的控制与保护。
XZCPS 主要用于交流 50Hz(60Hz)、额定电压至 690V、额定电流自 1A 至 125A、可调工作电流自 0.4A 至 100A 的电力系统中接通、承载和分断正常条件 ( 包
括规定的过载条件 ) 下的电流，且能够接通、承载并分断规定的非正常条件 ( 如短路 ) 下的电流。
