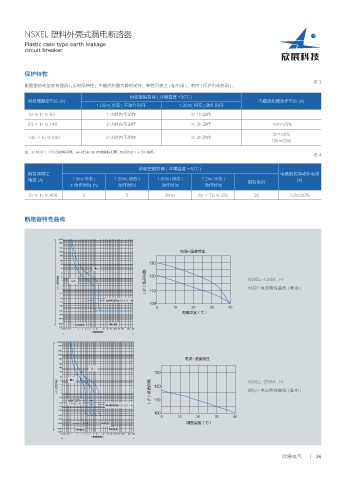

NSXEL 塑料外壳式漏电断路器

Plastic case type earth leakage
circuit breaker

保护特性
表3
断路器热动型脱扣器具有反时限特性；电磁脱扣器为瞬时动作，特性见表三 ( 配电用 )、表四 ( 保护电动机用 )。
热动型脱扣器 ( 环境温度 +30℃ )
脱扣器额定电流 (A) 电磁脱扣器动作电流 (A)
1.05In( 冷态 ) 不动作时间 1.30In( 热态 ) 动作时间
10≤In≤63 1 小时内不动作 ≤ 1h 动作
63 ＜ In ≤ 140 2 小时内不动作 ≤ 2h 动作 10In±20%
5In±20%
140 ＜ In ≤ 630 2 小时内不动作 ≤ 2h 动作
10In±20%
注：对 NSXEL-225 四极断路器，其中性极 (N) 的电磁脱扣器 ( 短路保护 ) 无 5ln 规格。
表4

热动型脱扣器 ( 环境温度 +40℃ )
脱扣器额定 电磁脱扣器动作电流
电流 (A) 1.0In( 冷态 ) 1.20In( 热态 ) 1.50In( 热态 ) 7.2In( 冷态 ) 脱扣级别 (A)
不动作时间 (h) 动作时间 动作时间 动作时间
10 ≤ In ≤ 400 2 2 8min 6s ＜ Tp ≤ 20s 20 12ln±20%

断路器特性曲线

NSXEL-125M、H
时间 / 电流特性曲线 ( 配电 )

NSXEL-250M、H
时间 / 电流特性曲线 ( 配电 )

欣展电气 36
