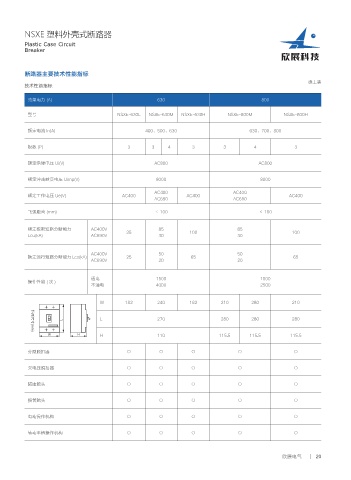

Page 25 - 上海欣展电气科技有限公司

NSXE 塑料外壳式断路器

Plastic Case Circuit
Breaker

断路器主要技术性能指标
续上表
技术性能指标

壳架电力 (A) 630 800

型号 NSXE-630L NSXE-630M NSXE-630H NSXE-800M NSXE-800H

额定电流 In(A) 400、500、630 630、700、800

极数 (P) 3 3 4 3 3 4 3

额定绝缘电压 Ui(V) AC800 AC800

额定冲击耐受电压 Uimp(V) 8000 8000

AC400 AC400
额定工作电压 Ue(V) AC400 AC400 AC400
AC690 AC690
飞弧距离 (mm) ＜ 100 ＜ 100

额定极限短路分断能力 AC400V 35 85 100 85 100
Lcu(kA) AC690V 30 30

AC400V 50 50
额定运行短路分断能力 Lcs(kA) 25 65 65
AC690V 20 20

通电 1500 1000
操作性能 ( 次 )
不通电 4000 2500

W 182 240 182 210 280 210

L 270 280 280 280
-
्ܰࡆࠩ NN
8 ) H 110 115.5 115.5 115.5

分励脱扣器 ○ ○ ○ ○ ○

欠电压脱扣器 ○ ○ ○ ○ ○

辅助触头 ○ ○ ○ ○ ○

报警触头 ○ ○ ○ ○ ○

电动操作机构 ○ ○ ○ ○ ○

转动手柄操作机构 ○ ○ ○ ○ ○

欣展电气 20
