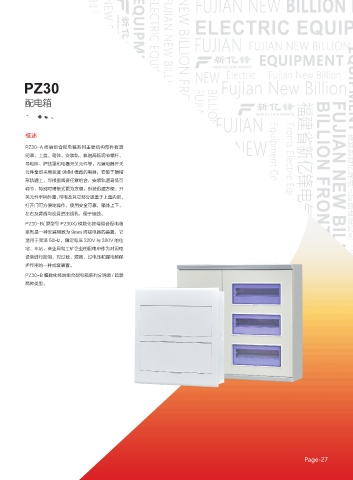

PZ30

配电箱

概述
PZ30-A 终端组合配电箱系列主要结构部件有透
明罩、上盖、箱体、安装轨、轨道高低调节螺杆、
导电排、护线罩和电器开关元件等。内装电器开关
元件全部采用宽度 9MM 模数的电器，安装于顶帽
形轨道上，可根据需要任意组合，安装轨道高低可
调节，特别对暗装式更为方便。拆装迅速方便、开
关元件手柄外露，带电及其它部分遮盖于上盖内部，
打开门可方便地操作，使用安全可靠，箱体上下、 福建省新亿锋电气设备有限公司
左右及背后均设置进出线孔，便于接线。
PZ30-B( 原型号 PZ30X) 模数化终端组合配电箱
系列是一种安装模数为 9mm 终端电器的装置，它
适用于交流 50Hz，额定电压 220V 与 380V 的住
宅、车站、商业网和工矿企业的配电中作为对用电
设备进行控制，对过载、短路、过电压和漏电起保
护作用的一种成套装置。
PZ30-B 模数化终端组合配电箱系列分明装 / 暗装
两种类型。
