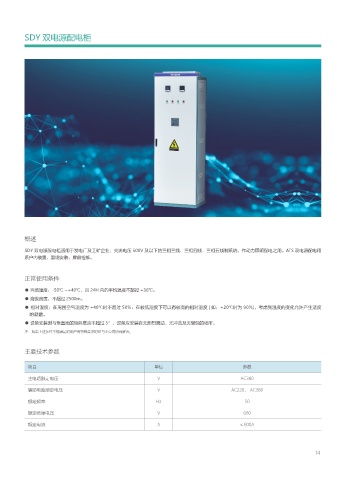

SDY 双电源配电柜

概述

SDY 双电源配电柜适用于发电厂及工矿企业，交流电压 500V 及以下的三相三线、三相四线、三相五线制系统，作动力照明配电之用。ATS 双电源配电箱
系户内装置，靠墙安装，屏前检修。

正常使用条件

● 环境温度：-50℃ ~+40℃，且 24H 内的平均温度不超过 +36℃。
● 海拔高度：不超过 2500m。
● 相对湿度：在周围空气湿度为 +40℃时不超过 50%；在较低湿度下可以有较高的相对湿度 ( 如：+20℃时为 90%)，考虑到温度的变化允许产生适度
的凝霜。
● 设备安装时与垂直面的倾斜度应不超过 5°，设备应安装在无剧烈震动、无冲击及无腐蚀的场所。
注：如果上述条件不能满足时用户有特殊要求时可与本公司协商解决。

主要技术参数

项目 单位 参数

主电路额定电压 V AC380
辅助电路额定电压 V AC220， AC380

额定频率 Hz 50
额定绝缘电压 V 660

额定电流 A ≤ 800A
