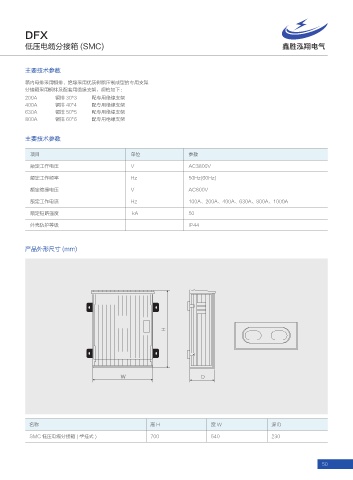

DFX
低压电缆分接箱 (SMC)
主要技术参数
箱内母排采用铜排，绝缘采用优质树脂压制成型的专用支架
分接箱采用铜排及配套用绝缘支架，规格如下：
200A 铜排 30*3 配专用绝缘支架
400A 铜排 40*4 配专用绝缘支架
630A 铜排 50*5 配专用绝缘支架
800A 铜排 60*6 配专用绝缘支架
主要技术参数
项目 单位 参数
额定工作电压 V AC3800V
额定工作频率 Hz 50Hz(60Hz)
额定绝缘电压 V AC800V
额定工作电流 Hz 100A、200A、400A、630A、800A、1000A
额定短路强度 kA 50
外壳防护等级 IP44
产品外形尺寸 (mm)
)
8 %
名称 高H 宽W 深D
SMC 低压电缆分接箱 ( 壁挂式 ) 700 540 230
50
