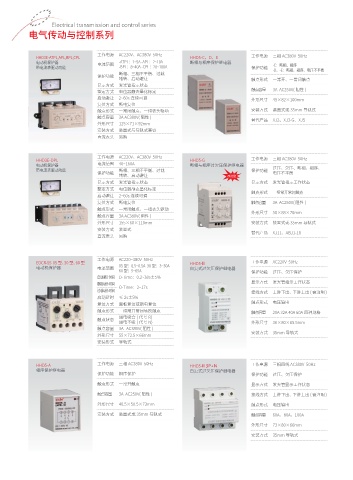

Page 86 - 欣灵电气股份有限公司

Electrical transmission and control series
电气传动与控制系列

工作电源 AC220V、AC380V 50Hz 工作电源 三相 AC380V 50Hz
HHD3E-ATPL,APL,BPL,CPL HHD5-C、D、E
电动机保护器 -ATPL：1~5A -APL：2~10A 断相与相序保护继电器
电流范围 -C：断相、相序
带电流表驱动功能 -BPL：8~40A -CPL：20~100A 保护功能
-D、-E：断相、相序、电压不平衡
断相、三相不平衡、过载
保护功能
堵转、启动避让 触点形式 一常开、一常闭触点
显示方式 发光管指示状态
触点容量 3A AC250V( 阻性 )
整定方式 电位器静态量化标定
启动避让 2~60s 连续可调 外形尺寸 45×82×100mm
复位方式 断电复位
触点形式 一常闭触点、一组表头驱动 安装方式 装置式或 35mm 导轨式
触点容量 3A AC380V( 阻性 )
替代产品 XJ2、XJ3-G、XJ5
外形尺寸 125×71×92mm
安装方式 装置式与导轨式兼容
直流表头 另购

工作电源 AC220V、AC380V 50Hz
HHD3E-DPL HHD5-G 工作电源 三相 AC380V 50Hz
电动机保护器 电流范围 40~160A 断相与相序过欠压保护继电器
过压、欠压、断相、相序、
带电流表驱动功能 断相、三相不平衡、过载 保护功能
保护功能 电压不平衡
堵转、启动避让 改进型
显示方式 发光管指示状态 显示方式 发光管指示工作状态
整定方式 电位器静态量化标定
触点形式 一组常开常闭触点
启动避让 2~60s 连续可调
复位方式 断电复位 触点容量 3A AC250V( 阻性 )
触点形式 一常闭触点、一组表头驱动
外形尺寸 50×88×70mm
触点容量 3A AC380V( 阻性 )
外形尺寸 155×60×110mm 安装方式 装置式或 35mm 导轨式
安装方式 装置式
替代产品 XJ11、ABJ1-18
直流表头 另购

工作电源 AC220~380V 50Hz
EOCR-SS 05 型、30 型、60 型 HHD5-II 工作电源 AC220V 50Hz
05 型：0.5~6.5A 30 型：3~30A
电动机保护器 电流范围 自复式过欠压保护继电器
60 型：5~65A 保护功能 过压、欠压保护
启动避让时间 D-Time：0.2~38s±5%
显示方式 发光管指示工作状态
断相动作时间
O-Time：2~17s
过载动作时间 接线方式 上进下出、下进上出 ( 需注明 )
启动延时 ≤ 2s±5%
触点形式 电压输出
复位方式 面板复位或断电复位
触点形式 一组常开常闭转换触点 触点容量 20A 32A 40A 60A 四种规格
通电吸合 ( 代号 R)
触点状态
通电不吸 ( 代号 N) 外形尺寸 36×80×65.5mm
触点容量 3A AC380V( 阻性 )
安装方式 35mm 导轨式
外形尺寸 55×72.5×66mm
安装形式 导轨式
工作电源 三相 AC380V 50Hz 工作电源 三相四线 AC380V 50Hz
HHD5-A HHD5-II 3P+N
相序保护继电器 自复式过欠压保护继电器
保护功能 相序保护 保护功能 过压、欠压保护
触点形式 一常开触点 显示方式 发光管显示工作状态

触点容量 3A AC250V( 阻性 ) 接线方式 上进下出、下进上出 ( 需注明 )
外形尺寸 40.5×50.5×73mm 触点形式 电压输出
安装方式 装置式或 35mm 导轨式 触点容量 60A、80A、100A
外形尺寸 73×80×66mm
安装方式 35mm 导轨式
