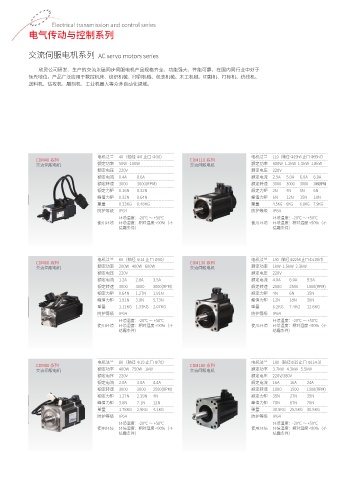

Page 78 - 欣灵电气股份有限公司

Electrical transmission and control series
电气传动与控制系列

交流伺服电机系列 AC servo motors series
欣灵公司研发、生产的交流永磁同步伺服电机产品规格齐全、功能强大、性能可靠、在国内同行业中处于
领先地位，产品广泛应用于数控机床、纺织机械、印刷机械、包装机械、木工机械、切割机、打标机、绕线机、
送料机、钻攻机、雕刻机、工业机器人等众多自动化领域。

电机法兰 40（轴径 Φ8 止口 Φ30） 电机法兰 110（轴径 Φ19h6 止口 Φ95h7）
CDM40 系列 CDM110 系列
额定功率 50W 100W 额定功率 600W 1.2kW 1.5kW 1.8kW
交流伺服电机 交流伺服电机
额定电压 220V 额定电压 220V
额定电流 0.4A 0.6A 额定电流 2.5A 5.0A 6.0A 6.0A
额定转速 3000 3000(RPM) 额定转速 3000 3000 3000 3000(RPM)
额定力矩 0.16N 0.32N 额定力矩 2N 4N 5N 6N
峰值力矩 0.32N 0.64N 峰值力矩 6N 12N 15N 18N
重量 0.33KG 0.48KG 重量 4.5KG 6KG 6.8KG 7.9KG
防护等级 IP64 防护等级 IP64
环境温度：-20℃ ～ +50℃ 环境温度：-20℃ ～ +50℃
使用环境 环境湿度：相对湿度 <90%（不 使用环境 环境湿度：相对湿度 <90%（不
结霜条件） 结霜条件）

电机法兰 60（轴径 Φ14 止口 Φ50） 电机法兰 130（轴径Φ22h6 止口 Φ110h7）
CDM60 系列 CDM130 系列
额定功率 200W 400W 600W 额定功率 1kW 1.5kW 2.3kW
交流伺服电机 交流伺服电机
额定电压 220V 额定电压 220V
额定电流 1.2A 2.8A 3.5A 额定电流 4.0A 6.0A 9.5A
额定转速 3000 3000 3000(RPM) 额定转速 2500 2500 1500(RPM)
额定力矩 0.64N 1.27N 1.91N 额定力矩 4N 6N 15N
峰值力矩 1.91N 3.9N 5.73N 峰值力矩 12N 18N 30N
重量 1.11KG 1.33KG 2.07KG 重量 6.2KG 7.4KG 12.6KG
防护等级 IP64 防护等级 IP64
环境温度：-20℃ ～ +50℃ 环境温度：-20℃ ～ +50℃
使用环境 环境湿度：相对湿度 <90%（不 使用环境 环境湿度：相对湿度 <90%（不
结霜条件） 结霜条件）

电机法兰 80（轴径 Φ19 止口 Φ70） 电机法兰 180（轴径Φ35 止口 Φ114.3）
CDM80 系列 CDM180 系列
额定功率 400W 750W 1kW 额定功率 3.7kW 4.3kW 5.5kW
交流伺服电机 交流伺服电机
额定电压 220V 额定电压 220V/380V
额定电流 2.0A 3.0A 4.4A 额定电流 16A 16A 24A
额定转速 3000 3000 2500(RPM) 额定转速 1000 1500 1500(RPM)
额定力矩 1.27N 2.39N 4N 额定力矩 35N 27N 35N
峰值力矩 3.8N 7.1N 12N 峰值力矩 70N 67N 70N
重量 1.78KG 2.9KG 4.1KG 重量 30.5KG 25.5KG 30.5KG
防护等级 IP64 防护等级 IP64
环境温度：-20℃ ～ +50℃ 环境温度：-20℃ ～ +50℃
使用环境 环境湿度：相对湿度 <90%（不 使用环境 环境湿度：相对湿度 <90%（不
结霜条件） 结霜条件）
