Relays series
继电器系列

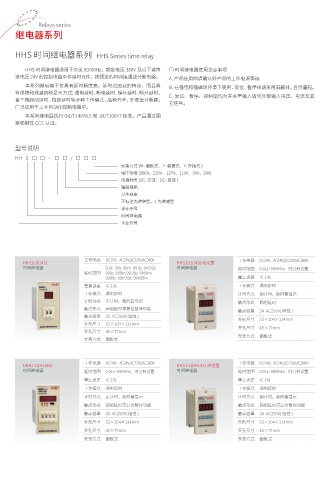

HHS 时间继电器系列 HHS Series time relay
HHS 时间继电器适用于交流 50/60Hz、额定电压 380V 及以下或直 □ 时间继电器使用注意事项
流电压 24V 的控制电路中作延时元件，按预定的时间接通或分断电路。
A. 产品使用前请确认好产品的工作电源等级
本系列继电器不仅具有延时精度高，延时范围宽的特点，而且具
B. 在强电和强磁场坏境下使用，复位、暂停线请采用屏蔽线，且尽量短。
有递增和递减两种显示方式；通电延时、断电延时、循环延时、断开延时、
C. 复位、暂停、控制端均为开关量输入请勿外部输入电压、电流及其
星三角起动延时、释放延时等多种工作模式，品种齐全，外观设计新颖，
它信号。
广泛应用于工业自动化控制电路中。
本系列继电器执行 GB/T14048.5 和 JB/T10047 标准，产品通过国
家强制性 CCC 认证。

型号说明
HH S □ □ - □ □ / □ □ □
安装方式 (M- 面板式、Z- 装置式、Y- 外接式 )
电压等级 (380V、220V、127V、110V、36V、24V)
电源种类 (AC- 交流、DC- 直流 )
辅助规格
基本规格
不标注为递增型，J 为递减型
设计序号
时间继电器
企业代号

工作电源 DC24V；AC24V,AC220V,AC380V 工作电源 DC24V；AC24V,AC220V,AC380V
HHS1(JS14S) HHS1(JS14S) 改进型
时间继电器 9.9s 99s 99m 99.9s 9m59s 时间继电器 延时范围 0.01s~99h99m 时分秒设置
延时范围 999s 999m 99.99s 9h59m
9999s 99m59s 99h59m 重复误差 ≤ 1%
重复误差 ≤ 1% 工作模式 通电延时
工作模式 通电延时 计时方式 倒计时，数码管显示
计时方式 正计时，数码管显示
触点形式 两组延时
触点形式 两组延时带复位暂停功能
触点容量 3A AC250V( 阻性 )
触点容量 3A AC250V( 阻性 )
外形尺寸 52×104×114mm
外形尺寸 52×104×114mm
开孔尺寸 45×77mm
开孔尺寸 45×77mm
安装方式 面板式
安装方式 面板式

工作电源 DC24V；AC24V,AC220V,AC380V 工作电源 DC24V；AC24V,AC220V,AC380V
HHS1-1(DH14S) HHS1-1(DH14S) 改进型
时间继电器 延时范围 0.01s~99h99m 时分秒设置 时间继电器 延时范围 0.01s~99h99m 时分秒设置
重复误差 ≤ 1% 重复误差 ≤ 1%
工作模式 通电延时 工作模式 通电延时
计时方式 正计时，数码管显示 计时方式 倒计时，数码管显示
触点形式 两组延时带复位暂停功能 触点形式 两组延时带复位暂停功能
触点容量 3A AC250V( 阻性 ) 触点容量 3A AC250V( 阻性 )
外形尺寸 52×104×114mm 外形尺寸 52×104×114mm
开孔尺寸 45×77mm 开孔尺寸 45×77mm
安装方式 面板式 安装方式 面板式
