C500 通用矢量变频器 公 司 介 绍 C500 通用矢量变频器

范围:0.0~3600.0S
直流制动频率:0.00Hz~最大频率，制动时间：0.0S~50.0S，制动动作电流
值：0.0%~100.0%

点动频率范围:0.00Hz~50.00Hz。点动加减速时间0.0S~3600.0S

V/F运行负载变化时，自动限制输出电流大小，防止过流跳闸，实现“挖土机”
特性
少

优化V/F振荡抑制算法，实现稳定运行

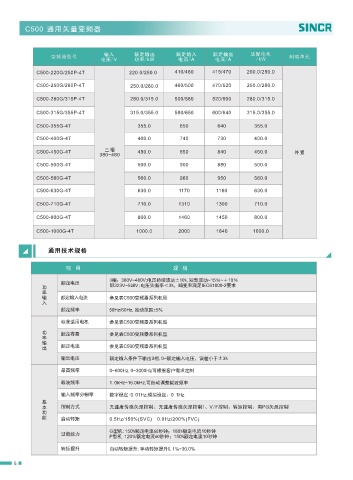

项 目 规 格
3相：380V~480V;电压持续波动±10%,短暂波动~15％~＋10％
额定电压
即323V~528V;电压失衡率＜3%，畸变率满足IEC61800-2要求 标准:8个数字输入端子,其中1个支持最高50kHz的高速脉冲输入
2个模拟输入端子，支持0~10V电压输入或0/4~20mA电流输入
额定输入电流 参见表C500变频器系列机型
功率输入
额定频率 50Hz/60Hz,波动范围±5%
kHz
标准适用电机 参见表C500变频器系列机型

额定容量 参见表C500变频器系列机型
额定电流 参见表C500变频器系列机型
功率输出
输出电压 额定输入条件下输出3相,0~额定输入电压，误差小于±3%
最高频率 0~600Hz,0~3000Hz可根据客户需求定制

载波频率 1.0kHz~16.0kHz,可自动调整载波频率
输入频率分辨率 数字设定:0.01Hz;模拟设定：0.1Hz

控制方式 无速度传感矢量控制、无速度传感矢量控制1、V/F控制、转矩控制、有PG矢量控制

启动转矩 0.5Hz/150%(SVC) 0.0Hz/200%(FVC)
基本功能
G型机:150%额定电流60秒钟；180%额定电流10秒钟
过载能力
P型机:120%额定电流60秒钟；150%额定电流10秒钟
转矩提升 自动转矩提升;手动转矩提升0.1%~30.0%
-20℃~+60℃
