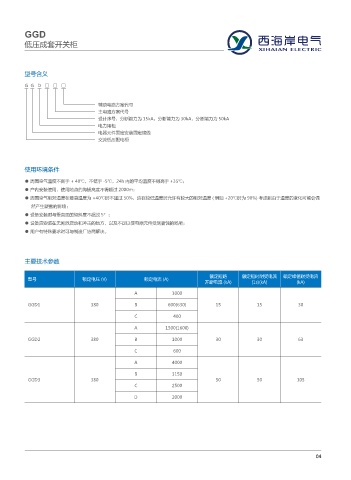

GGD
低压成套开关柜

型号含义

G G D □ □ □

辅助电路方案代号
主电路方案代号
设计序号：分断能力为 15kA，分断能力为 30kA，分断能力为 50kA
电力用柜
电器元件固定安装固定接线
交流低压配电柜

使用环境条件
● 周围空气温度不高于 + 40℃，不低于 -5℃，24h 内的平均温度不得高于 +35℃；
● 户内安装使用，使用地点的海拔高度不得超过 2000m；
● 周围空气相对湿度在最高温度为 +40℃时不超过 50%，应在较低温度时允许有较大的相对温度 ( 例如 +20℃时为 90%) 考虑到由于温度的变化可能会偶
然产生凝露的影响；
● 设备安装时与垂直面的倾斜度不超过 5°；
● 设备应安装在无剧烈震动和冲击的地方，以及不足以使电器元件受到腐蚀的场所；
● 用户有特殊要求时可与制造厂协商解决。

主要技术参数

额定短路 额定短时耐受电流 额定峰值耐受电流
型号 额定电压 (V) 额定电流 (A)
开断电流 (kA) (1s)(kA) (kA)
A 1000

GGD1 380 B 600(630) 15 15 30
C 400

A 1500(1600)
GGD2 380 B 1000 30 30 63

C 600
A 4000

B 3150
GGD3 380 50 50 105
C 2500

D 2000

04
