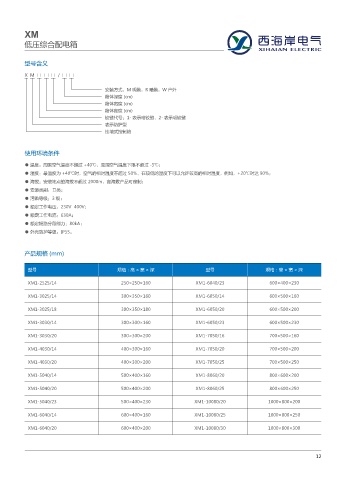

Page 17 - 福建省西海岸电气有限公司

XM
低压综合配电箱

型号含义

X M □ □ □ / □ □

安装方式：M 明装，R 暗装，W 户外
箱体深度 (cm)
箱体宽度 (cm)
箱体高度 (cm)
铰链代号：1- 表示暗铰链、2- 表示明铰链
表示防护型
挂墙式控制箱

使用环境条件

● 温度：周围空气温度不超过 +40℃，周围空气温度下限不超过 -5℃；
● 湿度：最温度为 +40℃时，空气的相对湿度不超过 50%，在较低的温度下可以允许较高的相对湿度，例如，+20℃时达 90%；
● 海拔：安装地点的海拔不超过 2000m，高海拔产品可定制；
● 安装类别：Ⅱ类；
● 污染等级：3级；
● 额定工作电压：230V 400V；
● 额定工作电流：630A；
● 额定短路分段能力：80kA；
● 外壳防护等级：IP55。

产品规格 (mm)

型号 规格：高×宽×深 型号 规格：高×宽×深

XM1-2525/14 250×250×160 XM1-6040/23 600×400×230

XM1-3025/14 300×350×160 XM1-6050/14 600×500×160

XM1-3025/18 300×350×180 XM1-6050/20 600×500×200

XM1-3030/14 300×300×160 XM1-6050/23 600×500×230

XM1-3030/20 300×300×200 XM1-7050/16 700×500×160
XM1-4030/14 400×300×160 XM1-7050/20 700×500×200

XM1-4030/20 400×300×200 XM1-7050/25 700×500×250

XM1-5040/14 500×400×160 XM1-8060/20 800×600×200

XM1-5040/20 500×400×200 XM1-8060/25 800×600×250

XM1-5040/23 500×400×230 XM1-10080/20 1000×800×200
XM1-6040/14 600×400×160 XM1-10080/25 1000×800×250

XM1-6040/20 600×400×200 XM1-10080/30 1000×800×300

12
