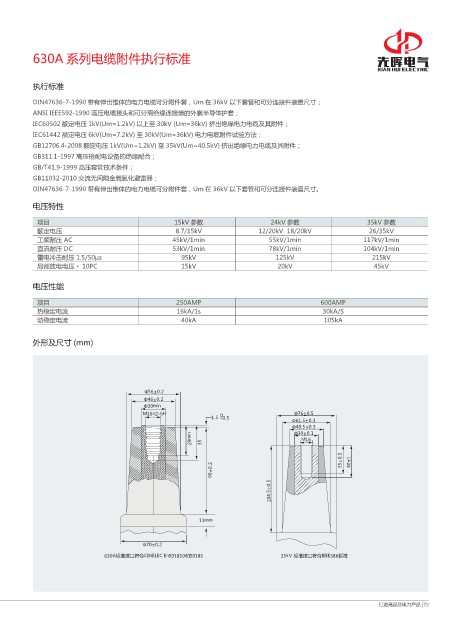

630A 系列电缆附件执行标准

执行标准

DIN47636-7-1990 带有伸出锥体的电力电缆可分附件套，Um 在 36kV 以下套管和可分连接件装置尺寸；
ANSI IEEE592-1990 高压电缆接头和可分离绝缘连接器的外露半导体护套；
IEC60502 额定电压 1kV(Um=1.2kV) 以上至 30kV (Um=36kV) 挤出绝缘电力电缆及其附件；
IEC61442 额定电压 6kV(Um=7.2kV) 至 30kV(Um=36kV) 电力电缆附件试验方法；
GB12706.4-2008 额定电压 1kV(Um=1.2kV) 至 35kV(Um=40.5kV) 挤出绝缘电力电缆及其附件；
GB311.1-1997 高压输配电设备的绝缘配合；
GB/T41.9-1999 高压套管技术条件；
GB11032-2010 交流无间隙金属氧化避雷器；
DIN47636-7-1990 带有伸出锥体的电力电缆可分附件套，Um 在 36kV 以下套管和可分连接件装置尺寸。
电压特性

项目 15kV 参数 24kV 参数 35kV 参数
额定电压 8.7/15kV 12/20kV 18/20kV 26/35kV
工频耐压 AC 45kV/1min 55kV/1min 117kV/1min
直流耐压 DC 53kV/1min 78kV/1min 104kV/1min
雷电冲击耐压 1.5/50μs 95kV 125kV 215kV
局部放电电压﹤ 10PC 15kV 20kV 45kV

电压性能

项目 250AMP 600AMP
热稳定电流 16kA/1s 30kA/S
动稳定电流 40kA 105kA

外形及尺寸 (mm)

ȑ78’204
ȑ68’204
ȑ52okp
O38z4/8J 2 ȑ98’207
307 /207
ȑ8307’205
ȑ6207’205
4;okp 57 ȑ52’203
O38
57’207 62’3
;2’204

32607’207

33oo

ȑ92’204
852CὭबᬋ୉㊌୮EGPGNGE"Gp723:32௲723:3 57mX"Ὥबᬋ୉㊌୮KGGG5:8Ὥब
