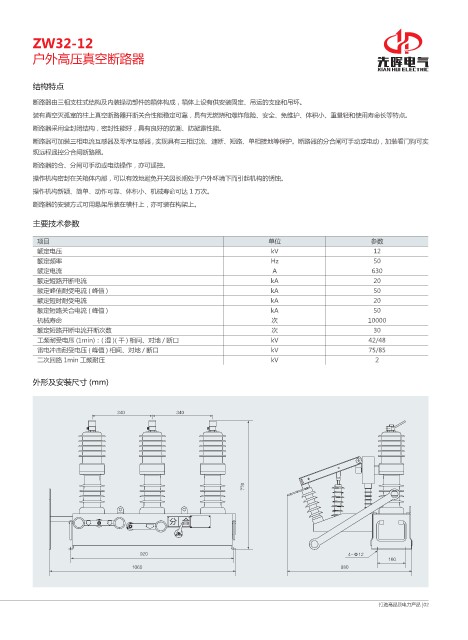

P. 7
ZW32-12
户外高压真空断路器
结构特点
断路器由三相支柱式结构及内装操动部件的箱体构成，箱体上设有供安装固定、吊运的支座和吊环。
装有真空灭孤室的柱上真空断路器开断关合性能稳定可靠，具有无燃烧和爆炸危险、安全、免维护、体积小、重量轻和使用寿命长等特点。
断路器采用全封闭结构，密封性能好，具有良好的防潮、防凝露性能。
断路器可加装三相电流互感器及零序互感器 , 实现具有三相过流、速断、短路、单相接地等保护。断路器的分合闸可手动或电动，加装看门狗可实
现远程遥控分合闸断路器。
断路器的合、分闸可手动或电动操作，亦可遥控。
操作机构密封在关箱体内部，可以有效地避免开关因长期处于户外环境下而引起机构的锈蚀。
操作机构新颖、简单、动作可靠、体积小、机械寿命可达 1 万次。
断路器的安装方式可用悬架吊装在横杆上，亦可装在构架上。
主要技术参数
项目 单位 参数
额定电压 kV 12
额定频率 Hz 50
额定电流 A 630
额定短路开断电流 kA 20
额定峰值耐受电流 ( 峰值 ) kA 50
额定短时耐受电流 kA 20
额定短路关合电流 ( 峰值 ) kA 50
机械寿命 次 10000
额定短路开断电流开断次数 次 30
工频耐受电压 (1min)：( 湿 )( 干 ) 相间、对地 / 断口 kV 42/48
雷电冲击耐受电压 ( 峰值 ) 相间、对地 / 断口 kV 75/85
二次回路 1min 工频耐压 kV 2
外形及安装尺寸 (mm)
