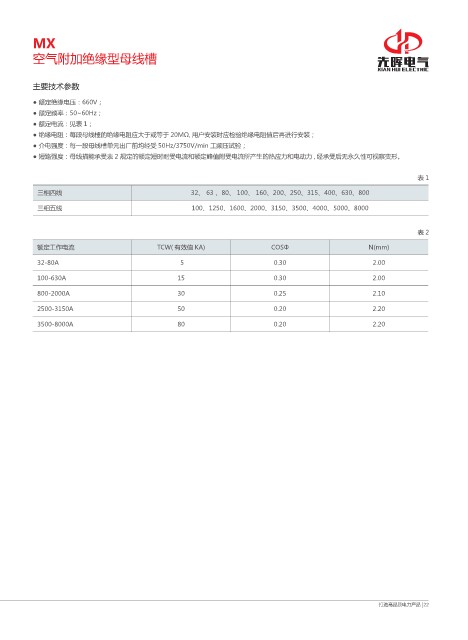

MX

空气附加绝缘型母线槽

主要技术参数

● 额定绝缘电压：660V；
● 额定频率：50~60Hz；
● 额定电流：见表 1；
● 绝缘电阻：每段母线棰的绝缘电阻应大于或等于 20MΩ, 用户安装时应检验绝缘电阻值后再进行安装；
● 介电强度：每一段母线槽单元出厂前均经受 50Hz/3750V/min 工频压试验；
● 短路强度：母线描能承受表 2 规定的额定短时耐受电流和额定峰值附受电流所产生的热应力和电动力 , 经承受后无永久性可视察变形。

表1
三相四线 32、 63 、80、 100、 160、200、250、315、400、630、800

三相五线 100、1250、1600、2000、3150、3500、4000、5000、8000

表2
额定工作电流 TCW( 有效值 KA) COSΦ N(mm)

32-80A 5 0.30 2.00
100-630A 15 0.30 2.00

800-2000A 30 0.25 2.10
2500-3150A 50 0.20 2.20

3500-8000A 80 0.20 2.20

打造高品质电力产品 22
