P. 18

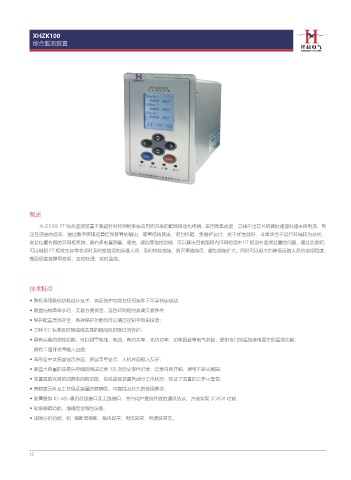

XHZK100
综合监测装置
概述
XHZK100 PT 综合监测装置主要是针对环网柜系统应用而开发的配网自动化终端 , 采用高集成度、总线不出芯片的微处理器处理来自电流、电
压互感器的信号，通过数字逻辑运算控制装置的输出，装置结构紧凑，密封机箱，免维护设计，抗干扰性能好，非常适合于运行环境较为恶劣、
安装位置有限的环网柜系统，具有多电量测量、遥控、遥信等监控功能，可以解决目前国网内环网柜组中 PT 柜没有监测装置的问题，通过此发明，
可以做到 PT 柜发生异常状况时及时发信通知运维人员，及时排除故障，消灭事故隐患，避免故障扩大。同时可以极大的降低运维人员的巡视强度，
做到设备故障早发现，及时处理，实时监控。
技术特点
◆ 整机采用极低功耗设计技术，保证保护功能在任何条件下可靠快速启动；
◆ 装置结构简单小巧，安装方便灵活，适合环网柜的紧凑安装条件；
◆ 保护配置灵活齐全，各种保护功能均可以通过控制字自由投退；
◆ 三种 IEC 标准反时限曲线选择的相间反时限过流保护；
◆ 具有完善的测控功能，可以测量电压、电流、有功功率、无功功率、功率因数等电气参数；提供专门的遥控继电器实现遥控功能；
具有 7 路开关量输入回路；
◆ 采用全中文液晶显示界面，多层菜单显示，人机界面极为友好；
◆ 装置大容量的非易失存储器保证记录 100 次历史事件记录，记录内容详细，掉电不丢失数据；
◆ 装置具备完善的动静态自检功能，在线监视装置各部分工作状况，保证了装置的工作可靠性；
◆ 高精度元件及工艺保证装置的精确性、可靠性及长久的使用寿命；
◆ 装置提供 RS-485 通讯总线接口及无线接口，并向用户提供开放的通讯协议，方便实现 SCADA 功能；
◆ 现场编辑功能，准确定位每台设备；
◆ 故障分析功能，如 : 熔断器熔断、模块异常、电压异常、电源异常等。
