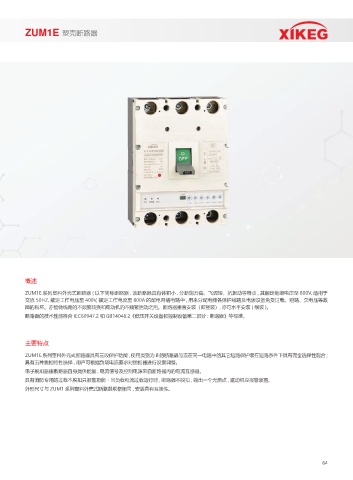

ZUM1E 塑壳断路器

概述

ZUM1E 系列塑料外壳式断路器 ( 以下简称断路器 , 该断路器具有体积小 , 分断能力高、飞弧短、抗振动等特点 , 其额定绝缘电压至 800V, 适用于
交流 50HZ, 额定工作电压至 400V, 额定工作电流至 800A 的配电网络电路中 , 用来分配电能各保护线路及电源设备免受过载、短路、欠电压等故
障的损坏。亦能做线路的不频繁转换和电动机的不频繁启动之用。断路器垂直安装（即竖装）, 亦可水平安装 ( 横装 )。
断路器的技术性能符合 IEC60947.2 和 GB14048.2《低压开关设备和控制设备第二部分 : 断路器》等标准。

主要特点

ZUM1E 系列望料外売式断路器具有三段保护功能 , 使用类别为 B 的断路器与连在同一电路中的其它短路保护装在短路条件下具有完全选择性配合 ;
具有五种脱扣特性选择 , 用户可根据负载电流要求对脱扣器进行设置调整。
电子脱扣器由断路器自身提供能量 , 电流信号及控制电源来自断路器内的电流互感器。
具有消防专用的过载不脱扣只报警功能・当负载电流过载运行时 , 断路器不脱扣 , 输出一个无源点 , 驱动相应报警装置。
外形尺寸与 ZUM1 系列塑料外売式断路器规格相同 , 安装具有互换性。

64
