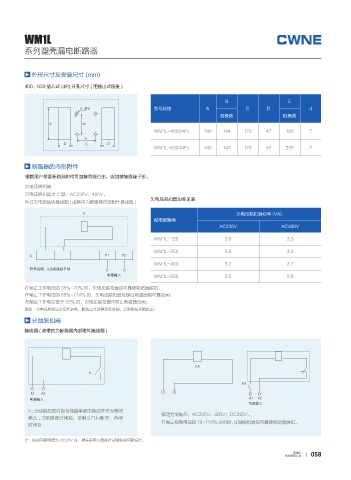

WM1L

系列塑壳漏电断路器

外形尺寸及安装尺寸 (mm)

400、630 插入式 (4P) 开孔尺寸 ( 用抽出式底坐 )

B E
ÐE 型号规格 A C D d
四极数 四极数

"
#
WM1L-400/(4P) 140 144 178 47 195 7
"
% $ %
WM1L-630/(4P) 140 147 178 57 235 7

断路器的内部附件
根据用户需要断路器附件可直接导线引出，或加装接线端子排。

欠电压脱扣器
欠电压脱扣器为 C 型：AC230V、400V。
欠电压脱扣器功率见表
外挂欠电压模块接线图 ( 虚框内为断路器内部附件接线图 )
$ 欠电压脱扣器功率 (VA)
配用断路器
AC230V AC400V

WM1L-125 2.6 3.3

WM1L-250 3.5 3.3
9 1 1
WM1L-400 3.7 2.7
げण䄠ᬺ喝9ͦᣑ㏫〛ၼᢾ
⩡⎼䒿ڑ WM1L-630 2.5 2.8
在额定工作电压的 35%~70% 时，欠电压脱扣器应可靠使断路器脱扣；
在额定工作电压的 85%~110% 时，欠电压脱扣器应保证断路器能可靠合闸；
在额定工作电压低于 35% 时，欠电压脱扣器应防止断路器合闸。
敬告：欠电压脱扣器必须先通电，断路器才能再扣及合闸。否则将损坏断路器！
分励脱扣器
接线图 ( 虚框内为断路器内部附件接线图 )

,"
,
,"
" "
⩡⎼䒿ڑ " "
⩡⎼䒿ڑ
K: 分励脱扣器内部与线圈串联的微动开关为常闭
额定控制电压：AC230V、400V；DC220V。
触头 , 当断路器分闸后，该触头自行断开，合闸
在额定控制电压的 70~110% 之间时，分励脱扣器应可靠使断路器脱扣。
时闭合
注：控制回路电源为 DC24V 时，推荐采用下图进行分励控制回路设计。
