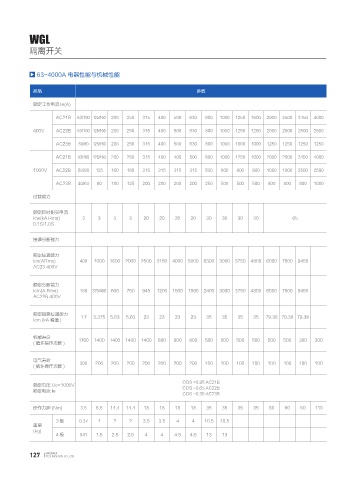

WGL

隔离开关

63~4000A 电器性能与机械性能

规格 参数

额定工作电流 Ie(A)

AC21B 63/100 125/160 200 250 315 400 500 630 800 1000 1250 1600 2000 2500 3150 4000

400V AC22B 63/100 125/160 200 250 315 400 500 630 800 1000 1250 1250 2000 2000 2500 2500
AC23B 50/80 125/160 200 250 315 400 500 630 800 1000 1000 1000 1250 1250 1250 1250

AC21B 63/100 125/160 200 250 315 400 400 500 800 1000 1250 1600 2000 2500 3150 4000

1000V AC22B 63/80 125 160 160 315 315 315 315 630 800 800 800 1000 1000 2500 2500

AC23B 40/63 80 100 125 200 200 200 200 250 500 500 500 800 800 800 1000

过载能力

额定短时耐受电流
Icw(kA Rms) 3 3 3 3 20 20 20 20 30 30 30 30 65
0.1S/1.0S

接通分断能力

额定接通能力
Icn(ARms) 400 1000 1600 2000 2500 3150 4000 5000 6300 3000 3750 4800 6000 7500 9450
AC23 400V

额定分断能力
Icm(A Rms) 189 375/480 600 750 945 1200 1500 1890 2400 3000 3750 4800 6000 7500 9450
AC22B 400V

额定短路接通能力 1.7 3.375 5.63 5.63 23 23 23 23 35 35 35 35 79.38 79.38 79.38
Icm (kA 峰值 )

机械寿命 1700 1400 1400 1400 1400 800 800 800 500 500 500 500 500 500 300 300
( 循环操作次数 )

电气寿命 300 200 200 200 200 200 200 200 100 100 100 100 100 100 100 100
( 循环操作次数 )

COS =0.95 AC21B
额定电压 Ue=1000V COS =0.65 AC22B
额定电流 Ie
COS =0.35 AC23B
操作力距 (Nm) 3.5 6.5 14.4 14.4 18 18 18 18 35 35 35 35 60 60 60 110

3极 0.37 1 2 2 3.5 3.5 4 4 10.5 10.5
重量
(kg)
4极 041 1.5 2.5 2.5 4 4 4.5 4.5 13 13
