P. 47

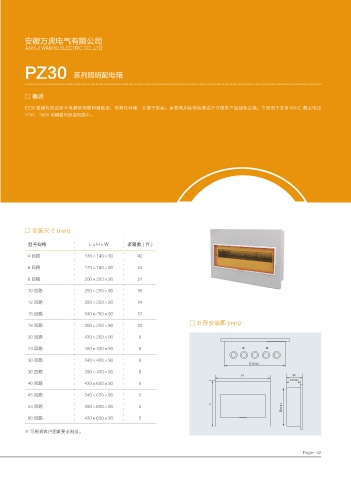

PZ30 系列照明配电箱
□ 概述
PZ30 数模化终端组合电器采用塑料面板型，即美化环境，又便于拆装。装置增加接地接零端子方便客户接线和走线。它适用于交流 50HZ, 额定电压
220V、380V 的模数化终端电路中。
□ 安装尺寸 (mm)
型号规格 L×H×W 装箱数(台)
4 回路 130×140×80 42
6 回路 170×190×90 24
8 回路 200×200×90 24
10 回路 250×250×90 16
12 回路 280×250×90 14
15 回路 340×250×90 12
□ 外形安装图 (mm)
18 回路 390×250×90 12
20 回路 430×250×90 8
24 回路 280×430×90 8
30 回路 340×430×90 6
&NBY
36 回路 390×430×90 6
) 8
"NBY
40 回路 430×630×90 5
45 回路 340×630×90 5
-
54 回路 390×630×90 5 #NBY
60 回路 430×630×90 5
※ 可根据客户图纸要求制造。
