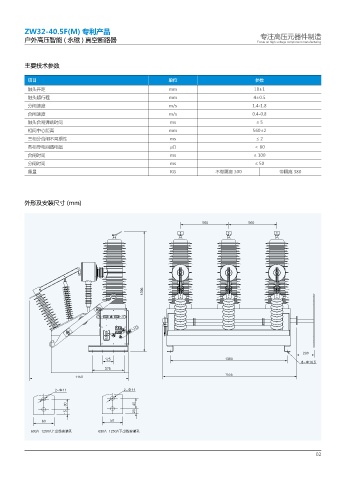

ZW32-40.5F(M) 专利产品
                                                                                           专注高压元器件制造
          户外高压智能 ( 永磁 ) 真空断路器                                                            Focus on high-voltage component manufacturing



          主要技术参数


           项目                                              单位                            参数
           触头开距                                            mm                           18±1
           触头超行程                                           mm                           4±0.5
           分闸速度                                            m/s                          1.4-1.8
           合闸速度                                            m/s                          0.4-0.8
           触头合闸弹跳时间                                        ms                            ≤5
           相间中心距离                                          mm                           560±2
           三相分合闸不同期性                                       ms                            ≤2
           各相导电回路电阻                                        μΩ                           < 80
           合闸时间                                            ms                           ≤ 100
           分闸时间                                            ms                            ≤ 50
           重量                                               KG             不带隔离 300              带隔离 380





          外形及安装尺寸 (mm)






























                                                                                                           Ð



                      Ð                       Ð




               "     "̶ܦ㏫Ⴕ㷱ႀ          "     "̷ܦ㏫Ⴕ㷱ႀ



                                                                                                              02
