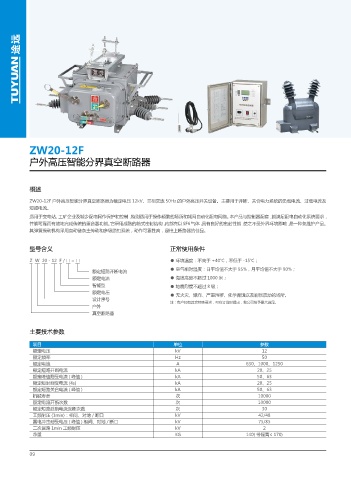

ZW20-12F
           户外高压智能分界真空断路器





           概述
           ZW20-12F 户外高压智能分界真空断路器为额定电压 12kV、三相交流 50Hz 的户外高压开关设备。主要用于开断、关合电力系统的负载电流、过载电流及
           短路电流。
           适用于变电站、工矿企业及城乡配电网作保护和控制,特别适用于操作频繁的场所和城网自动化配电网络。本产品与控制器配套,能满足配电自动化系统要求,
           并能可靠而有效地完成传统的重合器功能。它采用成熟的箱式密封结构,内部充以SF6气体,具有良好的密封性能,使之不受外界环境影响,是一种免维护产品。
           其弹簧操动机构采用直动链条主传动和多级脱扣系统,动作可靠性高,是柱上断路器的佳品。


           型号含义                                             正常使用条件

           Z  W  20 - 12  F / □-□                           ● 环境温度:不高于 +40℃,不低于 -15℃;
                                 额定短路开断电流                   ● 空气相对湿度:日平均值不大于 95%,月平均值不大于 90%;
                                 额定电流                       ● 海拔高度不超过 1000 米;
                                 智能型                        ● 地震烈度不超过 8 级;
                                 额定电压                       ● 无火灾、爆炸、严重污秽、化学腐蚀以及剧烈震动的场所。
                                 设计序号                       注:客户如有其它特殊要求,可在订货时提出,我公司给予最大满足。
                                 户外
                                 真空断路器

           主要技术参数

            项目                                               单位                           参数
            额定电压                                             kV                            12
            额定频率                                             Hz                            50
            额定电流                                              A                       630、1000、1250
            额定短路开断电流                                         kA                          20、25
            额定峰值耐受电流 ( 峰值 )                                  kA                          50、63
            额定短时耐受电流 (4s)                                    kA                          20、25
            额定短路关合电流 ( 峰值 )                                  kA                          50、63
            机械寿命                                             次                            10000
            额定电流开断次数                                         次                            10000
            额定短路武断电流武断次数                                     次                             30
            工频耐压 (1min):相间、对地 / 断口                           kV                           42/48
            雷电冲击耐受电压 ( 峰值 ) 相间、对地 / 断口                       kV                           75/85
            二次回路 1min 工频耐压                                   kV                             2
            净重                                               KG                       140( 带隔离≤ 170)
