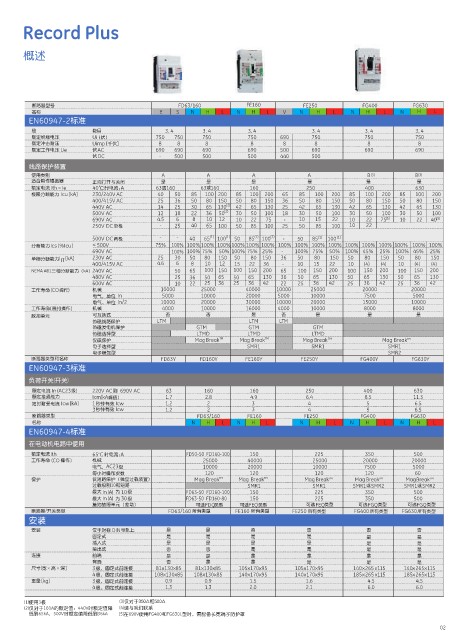

Record Plus

概述

断路器型号 FD63/160 FE160 FE250 FG400 FG630
名称 E S N H L N H L V N H L N H L N H L
EN60947-2标准
极 数目 3, 4 3, 4 3, 4 3, 4 3, 4 3, 4
额定绝缘电压 Ui (伏) 750 750 750 750 690 750 750 750
额定冲击耐压 Uimp [千伏] 8 8 8 8 8 8 8 8
额定工作电压 Ue 伏 AC 690 690 690 690 500 690 690 690
伏 DC - 500 500 500 440 500
线路保护装置
使用类别 A A A A B (3) B (3)
适合用作隔离器 正向打开与关闭 是 是 是 是 是 是
或
额定电流 Ith = Ie 40℃时电流： A 63或160 63 160 160 250 400 630
极限分断能力 Icu [kA] 230/240V AC 40 50 85 100 200 85 100 200 65 85 100 200 85 100 200 85 100 200
400/415V AC 25 36 50 80 150 50 80 150 36 50 80 150 50 80 150 50 80 150
440V AC 14 25 30 65 130 (2) 42 65 130 25 42 65 130 42 65 130 42 65 130
500V AC 12 18 22 36 50 (2) 30 50 100 18 30 50 100 30 50 100 30 50 100
690V AC 4.5 6 8 10 12 10 22 75 - 10 15 22 10 22 75 (5) 10 22 40 (5)
250V DC 单极 - 25 40 65 100 50 85 100 25 50 85 100 10 22
- - (1) (1) (1) (1) (1) (1)
500V DC 两极 40 65 100 50 85 100 - 50 85 100
分断能力 Ics (%Icu) 500V 75% 100% 100%100% 100%100% 100% 100% 100% 100% 100% 100% 100% 100% 100% 100% 100% 100%
690V AC 100% 100% 75% 50% 100% 75% 25% - 100% 75% 50% 100% 45% 25% 100% 45% 25%
单相分断能力 I [kA] 230V AC 25 30 50 80 150 50 80 150 36 50 80 150 50 80 150 50 80 150
IT
400/415V AC 4.6 6 8 10 12 15 22 36 - 10 15 22 10 (4) (4) 10 (4) (4)
NEMA AB1三相分断能力（kA） 240V AC 50 65 100 150 100 150 200 65 100 150 200 100 150 200 100 150 200
480V AC 25 36 50 65 50 65 130 36 50 65 130 50 65 130 50 65 130
600V AC 10 22 25 36 25 36 42 22 25 36 42 25 36 42 25 36 42
操作
工作寿命 (CO ) 机械 10000 25000 40000 10000 25000 20000 20000
电气，单位 In 5000 10000 20000 5000 10000 7500 5000
电气，单位 In/2 10000 20000 30000 10000 20000 15000 10000
工作寿命 ( 脱扣操作 ) 机械 4000 10000 16000 4000 10000 8000 8000
脱扣单元 可互换式 否 否 是 否 是 是 是
热磁线路保护 LTM LTM LTM
热磁发电机保护 GTM GTM GTM
热磁选择型 LTMD LTMD LTMD
仅磁保护 Mag Break TM Mag Break TM Mag Break TM Mag Break TM
电子选择型 SMR1 SMR1 SMR1
电子增强型 SMR2
断路器类型和名称 FD 63Y FD160Y FE160Y FE250Y FG400Y FG630Y
EN60947-3标准
负荷开关(开关)
到
级
额定电流 In (AC23 ) 220V AC 690V AC 63 160 160 250 400 630
额定接通能力 Icm (kA峰值) 1.7 2.8 4.9 6.4 8.5 11.3

短时耐受电流 Icw [kA] 1 秒钟有效 Icw 1.2 2 3 4 5 6.5

3 秒钟有效 Icw 1.2 2 3 4 5 6.5
断路器类型 FD63/160 FE160 FE250 FG400 FG630
名称 N H L N H L N H L N H L N H L
EN60947-4标准
在电动机电路中使用
额定电流 Ith 65 o C 时电流： A FD50-50 FD160-100 150 225 350 500
工作寿命 (CO ) 机械 25000 40000 25000 20000 20000
操作
电气，AC23级 10000 20000 10000 7500 5000
每小时操作次数 120 120 120 120 60
保护 仅短路保护（独立过载装置） Mag Break TM Mag Break TM Mag Break TM Mag Break TM Mag Break TM
过载级别10和短路 SMR1 SMR1 SMR1 SMR2 SMR1 SMR2
或
或
最大 In (A) 为 10 级 FD63-50 FD160-100 150 225 350 500
最大 In (A) 为 30级 FD63-50 FD160-80 150 225 350 500
接地故障单元（差动） 可选 FDQ 类型 可选 FEQ 类型 可选 FEQ 类型 可选 FGQ 类型 可选 FGQ 类型
断路器/开关类型 FD63/160 所有类型 FE160 所有类型 FE250 所有类型 FG400 所有类型 FG630 所有类型
安装
安装 位于对称 DIN 导轨上 是 是 否 否 否 否
固定式 是 是 是 是 是 是
插入式 是 是 是 是 是 是
抽出式 否 否 是 是 是 是
连接 前端 是 是 是 是 是 是
背面 否 是 是 是 是 是
尺寸[宽×高×深］ 3 极，固定式前连接 81x130x85 81x130x85 105x170x95 105x170x95 140 x 265 x 115 140 x 265 x 115
4 极，固定式前连接 108x130x85 108x130x85 140x170x95 140x170x95 185 x 265 x 115 185 x 265 x 115
重量 [kg] 3 极，固定式前连接 0.9 0.9 1.5 1.6 4.5 4.5
4 极，固定式前连接 1.3 1.3 2.0 2.1 6.0 6.0
(1)使用3极 (3)仅对于350A和500A
(2)仅对于160A的额定值：440V时额定值降 (4)请与我们联系
低到65kA，500V时额定值降低到36kA (5)在690V使用FG400和FG630L型时，需配备长宽端子防护罩
02
