EntelliGuard™ G EntelliGuard™ G
外观特性 断路器
可靠的快速分断和选择性
断路器前面板
1 内部附件指示窗口 1
2 电子脱扣器
3 手动弹簧储能手柄
4 合闸和分闸按钮 3
5 主触点位置指示
6 准备合闸指示 产
7 8 储能弹簧状态指示 2 4 4 品
EntelliGuard-G 10 产品代码( 全球通用） 9 6 8 5 7 特
操作计数器（机械）
9
分闸位置钥匙锁
性
10
概述 断路器铭牌 概述
1 产品名称
2 条形码和制造编码 1
A 3 彩色条码（用于指示相应的分断能力） A
4 额定电压 4 5

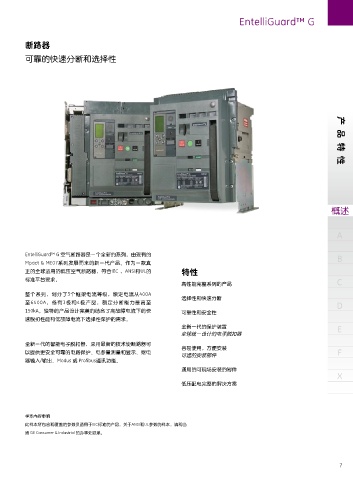

EntelliGuard™ G 空气断路器是一个全新的系列，由现有的
B 5 6 额定电流 7 6 2 Mpact & ME07系列发展而来的新一代产品。作为一款真 B
认证及标准
7 短路分断能力 正的全球适用的低压空气断路器，符合IEC ，ANSI和UL的 特性
8 3
C 8 制造日期 标准平台要求。 高性能完整系列的产品 C
整个系列，划分了3个框架电流等级，额定电流从400A
智能型电子脱扣器 选择性和快速分断
D 至6400A，备有3极和4极产品，额定分断能力最高至 D
1 主LCD显示屏和下列菜单 150kA。独特的产品设计完美的结合了高故障电流下的快 可靠性和安全性
1 设置 速脱扣性能和低故障电流下选择性保护的需求。
E SET UP 允许客户通过此菜单设定所有的参数。 全新一代的保护装置 E
表计 全球统一设计的电子脱扣器
METER
用于显示所有的电参量 全新一代的智能电子脱扣器，采用最新的技术使断路器可 容易使用，方便安装
F STATUS 状态 以提供更安全可靠的电路保护、电参量测量和显示、继电 可选的安装部件 F
EVENTS 器输入/输出、Modus 或 Profibus通讯功能。
用于监测断路器和电子脱扣器的运行和工作状态
3 跳闸故障原因和按控度的历史记录， 通用的可现场安装的附件
X X
2 波形捕捉功能的数据
低压配电完整的解决方案
2 触摸式参数设定/浏览按钮
3 手动/自动复位切换按钮
4 4 量程插头
样本内容申明
此样本所包含和覆盖的参数仅适用于IEC标准的产品，关于ANSI和UL参数的样本，请和当
地 GE Consumer & Industrial 的办事处联系。
