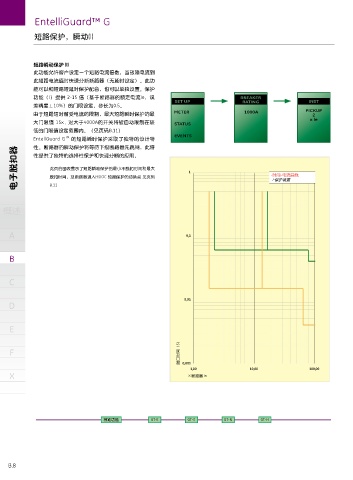

EntelliGuard™ G EntelliGuard™ G

短路保护，瞬动(I) 短路保护，瞬动(I)

短路瞬动保护 (I) 扩展短路瞬动保护 (I)
此功能允许客户设定一个短路电流倍数，当故障电流到 基于基本的短路瞬时保护的门限值设定范围，扩展短路
此短路电流值时快速分断断路器（无延时设定）。此功 瞬动保护提供了扩展的门限值设定范围。
能可以和短路短延时保护配合，也可以单独设置。保护 此保护功能提供标准的 2-15 倍的门限值设定，步长为
功能（I）提供 2-15 倍（基于断路器的额定电流Ie，误 BREAKER 0.5。和扩展的2－30倍的门限值设定，步长为1。（基 BREAKER
SET UP RATING INST SET UP RATING INST
差精度±10%）的门限设定，步长为0.5。 于断路器的额定电流Ie，误差精度±10%）
METER 1000A PICKUP METER 1000A PICKUP
由于短路短时耐受电流的限制，最大短路瞬时保护的最 2 由于短路短时耐受电流的限制，短路瞬时保护的最大门 16
x le x le
大门限值 15x , 对大于4000A的开关将被自动限制在较 STATUS 限值 30x , 对大于2000A的开关将被自动限制在较低的 STATUS
低的门限值设定范围内。（见页码B.11） 门限值设定范围内。（见页码B.11）
EVENTS TM EVENTS
TM
EntellGuard G 的短路瞬时保护采取了独特的设计特 EntellGuard G 的短路瞬时保护采取了独特的设计特
性。断路器的瞬动保护将等待下级断路器先跳闸，此特
性。断路器的瞬动保护将等待下级断路器先跳闸，此特
电子脱扣器 性提供了独特的选择性保护和快速分断的应用。 1 -时间-电流曲线 性提供了独特的选择性保护和快速分断的应用。 1 -时间-电流曲线 短路保护
此页的图表显示了短路瞬动保护的最小不脱扣时间和最大
此页的图表显示了短路瞬动保护的最小不脱扣时间和最大
脱扣时间，及断路器进入HSIOC 短路保护的切换点 见页码
脱扣时间，及断路器进入HSIOC 短路保护的切换点 见页码
I-保护装置
Ext. I-保护装置
B.11
B.11
概述 概述

A 0,1 0,1 A

B B

C C

0,01 0,01
D D

E E

脱口时间（S） 脱口时间（S）
F F

0,001
0 , 1 0 1 0 , 0 0 1 0 0 , 0 0 0,001 0 , 1 0 1 0 , 0 0 1 0 0 , 0 0
X X 断路器 In X 断路器 In X

标准功能 GT-E GT-S GT-N GT-H 标准功能 GT-H

B.8 B.9
