EntelliGuard™ G EntelliGuard™ G

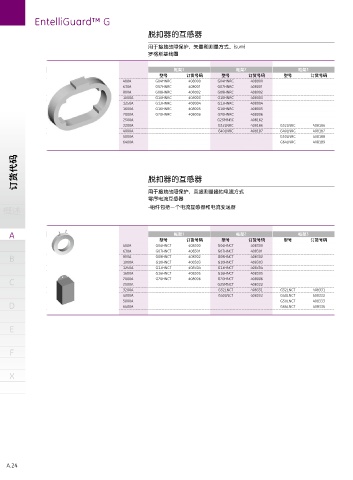

脱扣器的互感器 抽出式断路器和隔离开关可现场安装的底座
用于接地故障保护，矢量和测量方式。(sum) -断路器和隔离开关的本体于底座分开供货的形式
罗格斯基线圈 -接线端子类型见左栏中所示
-底座的安全挡板为标准配置
框架1 框架2 框架3
型号 订货号码 型号 订货号码 型号 订货号码
400A G04HNRC 408000 G04HNRC 408000 抽出式底座—固定部分
630A G07HNRC 408001 G07HNRC 408001
800A G08HNRC 408002 G08HNRC 408002 通用型（T型）后接线端子
1000A G10HNRC 408003 G10HNRC 408003 3 极 4 极
1250A G13HNRC 408004 G13HNRC 408004 额定电流(A) 适用于 EntelliGuard™ G 型号 订货号 型号 订货号
1600A G16HNRC 408005 G16HNRC 408005 框架 1 的底座
2000A G20HNRC 408006 G20HNRC 408006 400-1250A GG, GJ&GW 型 S, N&H GG13H2UR 407602 GG13H5UR 407605
2500A G25MNRC 408162 1600A GG, GJ&GW 型 S, N&H GG16H2UR 407612 GG16H5UR 407615
3200A G32LNRC 408186 G32LNRC 408186 2000A GG, GJ&GW 型 S, N&H GG20H2UR 407622 GG20H5UR 407625
4000A G40LNRC 408187 G40LNRC 408187
5000A G50LNRC 408188 框架 2 的底座
6400A G64LNRC 408189
400-2000A GG, GJ&GW 型 N, E&M GG20M2UR 407632 GG20M5UR 407635
2500A GG, GJ&GW 型 N, H&M (1) (1) GG25M2UR 407642 GG25M5UR 407645
3200A
GG32M5UR
407656
GG, GJ&GW 型 N, H&M
GG32M2UR
407652
订货代码 脱扣器的互感器 备注：底座配备可旋转的T型接线端子，可以用 GG40M2UR 407666 GG40M5UR 407670 传感器和底座
GG, GJ&GW 型 N, H&M
4000A
于后水平接线和后垂直接线端子
用于接地故障保护，直接测量接地电流方式
框架 1 的底座 （2）
零序电流互感器 3200-6400A* GG&GJ 型 G, M&L GG64L2UR 407686 GG64L5UR 407688
概述 -组件包括一个电流互感器和电流变送器 概述
后垂直接线端子
A 框架1 框架2 框架3 框架2型，垂直双排式触点型的底座 A
（增强型的类型）
型号 订货号码 型号 订货号码 型号 订货号码 3200A GH, GK, GJ&GZ 型 N.H&M GH32M2VR 408254 GH32M5VR 408255
400A G04HNCT 408300 G04HNCT 408300 4000A GH, GK, GJ&GZ 型 N.H&M GH40M2VR 408267 GH40M5VR 408268
630A G07HNCT 408301 G07HNCT 408301
B 800A G08HNCT 408302 G08HNCT 408302 B
408303
408303
1000A
G10HNCT
G10HNCT
1250A G13HNCT 408304 G13HNCT 408304
1600A G16HNCT 408305 G16HNCT 408305 前接线端子
C 2000A G20HNCT 408006 G20HNCT 408006 框架1型的底座 C
G25MNCT
408322
2500A
3200A G32LNCT 408331 G32LNCT 408331 400-1250A GG, GJ&GW 型 S, N&H GG13H2FR 407600 GG13H5FR 407603
407610
GG16H2FR
GG, GJ&GW 型 S, N&H
1600A
407613
GG16H5FR
4000A G40LNCT 408332 G40LNCT 408332 2000A GG, GJ&GW 型 S, N&H GG20H2FR 407620 GG20H5FR 407623
D 5000A G50LNCT 408333 框架2型的底座 D
408334
G64LNCT
6400A
400-2000A GG, GJ&GW 型 E, N, H&M GG20M2FR 407630 GG20M5FR 407633
2500A GG, GJ&GW 型 N, H&M GG25M2FR 407640 GG25M5FR 407643
E 3200A GG, GJ&GW 型 N, H&M GG32M2FR 407650 GG32M5FR 407654 E
407658
GG40M5FR
GG, GJ&GW 型 N, H&M
GG40M2FR
4000A
407668
F (1) 此框架2型的底座，3200A 可以采用后水平接线的方式，4000A 仅可采用后垂直接线的方式 F
(2) 此框架3型的底座，5000A 可以采用后水平接线的方式，6400A 仅可采用后垂直接线的方式
X X
A.24 A.25
