EntelliGuard™ G EntelliGuard™ G

抽出式断路器和隔离开关按线附件的端子

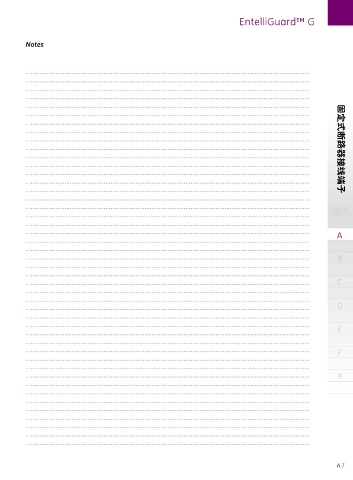

Notes
-从标准的后水平接线至端子：
-后垂直接线端子
-前接线端子
-套件包含连接端子和进出线侧的安装零件

固定式断路器和隔离开关的接线端子附件

后垂直接线端子
3 极 4 极
适用于 EntelliGuard™ G
额定电流(A) 型号 订货号 型号 订货号
框架 1型的接线端子
400-2000A GG, GJ&GW 型 S, N&H G20H4RVI 408064 G20H6RVI 408065
框架 2 型的接线端子
400-3200A GG, GJ&GW 型 E,N,H&M G32M4RVI 408070 G32M6RVI 408071
4000A (2) GG, GJ&GW 型 N,H&M G40M4RVI 408072 G40M6RVI 408074 固定式断路器接线端子
框架 3 型的接线端子
订货代码 3200-6400A GG&GJ 型 G, M&L G64L4RVI 408073 G64L6RVI 408075

前接线端子
框架 1型的接线端子
400 - 1600A GG, GJ&GW 型 S, N&H G16H4FFI 408060 G16H6FFI 408062
2000A GG, GJ&GW 型 S, N&H G20H4FFI 408061 G20H6FFI 408063
概述 概述
框架 1型的接线端子
400 - 3200A GG, GJ&GW型E,N,H&M G32M4FFI 408066 G32M6FFI 408068
4000A GG, GJ&GW型N, H&M G40M4FFI 408067 G40M6FFI 408068
A A

B 壁挂式安装附件** B
壁挂式安装附件, 框架1和2型适用 GFMTG 408085 GFMTG 408085

C C

D **建议使用此附件时，断路器的接线端子为前接线端子 D
(2) 4000A 的固定式断路器，垂直后接线端子为标准配置

E E

F F

X X

A.6 A.7
