EntelliGuard™ G EntelliGuard™ G

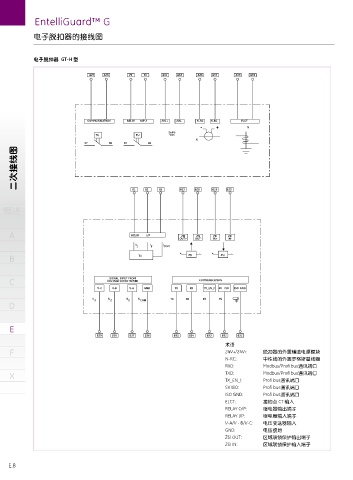

电子脱扣器的接线图

电子脱扣器 GT-H 型

A27 A28 29 30 A31 A32 A36 A37 A38 A39

COMMUNICATION RELAY O/P 2 24V+ 24V- N-RC N-RC ELCT
- - + + N
2+4V-
T U T U VDC
N
97 98 07 08
二次接线图

B2
B1
B28
B27
B29
B3
B30
外形尺寸
概述 断路器 概述
F.2 框架 1 固定式
F.3 框架 1 抽出式
A RELAY I/P OUT+ OUT- IN+ ZSI F.4 框架 2 固定式 订货代码 A
ZSI
ZSI
ZSI
IN-
I 1 I 2 I COM
F.5 框架 2 抽出式
+ ZSI - + ZSI -
B F.6 框架 2 抽出式、100％额定容量型 电子脱扣器 B
TU
F.7 框架 1 和 2 的可选一次接线母排尺寸
SIGNAL INPUT FROM
C VOLTAGE CONDITIONER COMMUNICATION F.8 框架 3 固定式 断路器附件 C
V-C B - V A - V GND T X RX TX_EN_I 5V ISO ISO GND
F.10 框架 3 抽出式
U 3 U 2 U 1 U COM TX RX EN 5V F.12 IP54面罩、UVR延时模块、外置电源模块
D 应用指南 D
F.13 罗格斯基线圈、电流互感器、门联锁机构、挂墙安装附件
F.14 2 路机械联锁机构
E 二次接线图 E
B39 B38 B37 B36 B35 B34 B33 B32 B32 F.15 3 路机械联锁机构
术语
F 24V+/24V-: 脱扣器的外置辅助电源模块 外形尺寸 F
N-RC: 中性线的外置罗格斯基线圈
RXD: Modbus/Profi bus通讯端口
X TXD: Modbus/Profi bus通讯端口 订货号索引 X
TX_EN_I: Profi bus通讯端口
5V ISO: Profi bus通讯端口
ISO GND: Profi bus通讯端口
ELCT: 接地点 CT 输入
RELAY O/P: 继电器输出端子
RELAY I/P: 继电器输入端子
V-A/V - B/V-C: 电压变送器输入
GND: 电压接地
ZSI OUT: 区域联锁保护输出端子
ZSI IN: 区域联锁保护输入端子

E.8 F.1
