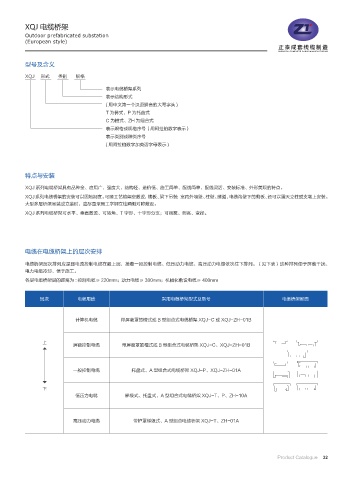

XQJ 电缆桥架
          Outdoor prefabricated substation
          (European style)



          型号及含义

          XQJ     形式       类别       规格
                                     表示电缆桥架系列
                                     表示结构形式
                                     ( 用中文第一个汉语拼音的大写字头 )
                                     T 为梯式、P 为托盘式
                                     C 为槽式、ZH 为组合式
                                     表示规格或规格序号（用阿拉伯数字表示）
                                     表示类别或种类序号
                                     ( 用阿拉伯数字加英语字母表示 )




          特点与安装

          XQJ 系列电缆桥架具有品种全、应用广、强度大、结构轻、造价低、施工简单、配线简单、配线灵活、安装标准、外形美观的特点。
          XQJ 系列电缆桥架的安装可以因地制宜。可随工艺输架空敷设：楼板、梁下吊装；室内外墙壁、柱壁、隧道、电缆沟壁下的侧板、还可以露天立柱或支墩上安装。
          大型多层桥架吊装或立装时，应尽量采用工字钢立柱两侧对称敷设。
          XQJ 系列电缆桥架可水平、垂直敷设、可转角、T 字形、十字形分支；可调宽、调高、变径。






          电缆在电缆桥架上的层次安排

          电缆桥架层次排列应是弱电流控制电缆在最上层，接着一段控制电缆、低压动力电缆、高压动力电缆依次往下排列。（见下表）这种排列便于屏蔽干扰、
          电力电缆冷却、便于施工。
          各层电缆桥架层的距离为 : 控制电缆≥ 220mm；动力电缆≥ 300mm；机械化敷设电缆≥ 400mm


               层次          电缆用途                         采用电缆桥架型式及型号                             电缆桥架断面



                          计算机电缆           带屏蔽罩的槽式或 B 型组合式电缆桥架 XQJ-C 或 XQJ-ZH-01B



               上
                          屏蔽控制电缆          带屏蔽罩的槽式或 B 型组合式电缆桥架 XQJ-C、XQJ-ZH-01B


                          一般控制电缆             托盘式、A 型组合式电缆桥架 XQJ-P、XQJ-ZH-01A


               下
                          低压力电缆            梯级式、托盘式、A 型组合式电缆桥架 XQJ-T、P、ZH-10A



                          高压动力电缆              带护罩梯级式、A 型组合电缆桥架 XQJ-T、ZH-01A
