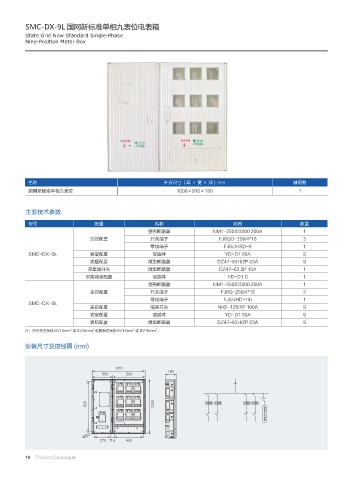

SMC-DX-9L 国网新标准单相九表位电表箱
State Grid New Standard Single-Phase
Nine-Position Meter Box

名称 外形尺寸（高 × 宽 × 深）mm 装箱数
国网新标准单相九表位 1000×910×180 1

主要技术参数
型号 配置 名称 规格 数量
塑壳断路器 NM1-250S/3300 200A 1
总控配置 开关端子 FJ6GD-250/4*16 3
零线端子 FJ6/JHSD-9 1
SMC-DX-9L 表室配置 接插件 YD-D1 60A 9
表后配置 微型断路器 DZ47-63H/2P 63A 9
采集器开关 微型断路器 DZ47-63 2P 10A 1
采集器室配置 接插件 YD-D1 C 1
塑壳断路器 NM1-250S/3300 200A 1
总控配置 开关端子 FJ6G-250/4*16 3
零线端子 FJ6/JHD-1/b 1
SMC-DX-9L
表前配置 隔离开关 NH2-125/1P 100A 9
表室配置 接插件 YD-D1 60A 9
表后配置 微型断路器 DZ47-63H/2P 63A 9
2
2
2
注：总开关连接线 BV16mm 或 BV25mm 电能表连接线 BV10mm 或 BV16mm 。
2
安装尺寸及接线图 (mm)

,8I ,8I ,8I ,8I 䶰
⪅

䛳
䯲
ஔ
ѹ
Ð
