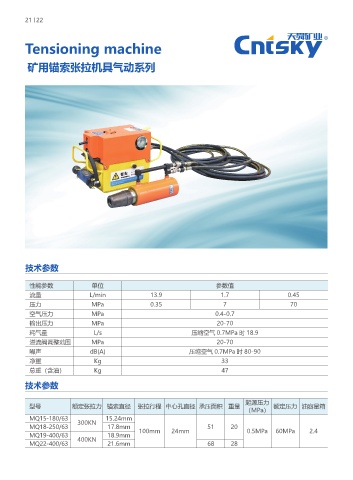

Tensioning machine

矿用锚索张拉机具气动系列

技术参数

性能参数 单位 参数值
流量 L/min 13.9 1.7 0.45
压力 MPa 0.35 7 70
空气压力 MPa 0.4-0.7
输出压力 MPa 20-70
耗气量 L/s 压缩空气 0.7MPa 时 18.9
溢流阀调整范围 MPa 20-70
噪声 dB(A) 压缩空气 0.7MPa 时 80-90
净重 Kg 33
总重（含油） Kg 47

技术参数

起源压力
型号 额定张拉力 锚索直径 张拉行程 中心孔直径 承压面积 重量 额定压力 油容量箱
（MPa）
MQ15-180/63 300KN 15.24mm
MQ18-250/63 17.8mm 100mm 24mm 51 20 0.5MPa 60MPa 2.4
MQ19-400/63 400KN 18.9mm
MQ22-400/63 21.6mm 68 28
