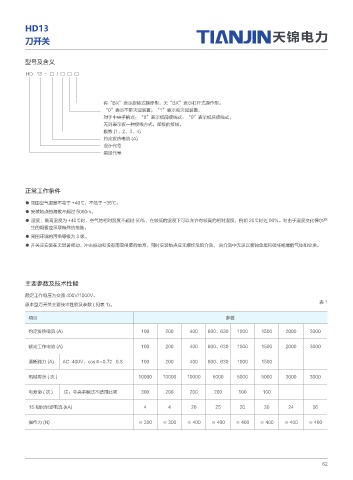

HD13
刀开关 天锦电力
天锦电力
型号及含义
HD 13 - □ / □ □ □
有“BX”表示旋转式操作型，无“BX”表示杠杆式操作型。
“0”表示不带灭弧装置；“1”表示有灭弧装置；
对于中央手柄式：“8”表示板前接线式；“9”表示板后接线式；
无则表示仅一种接线方式，即板前接线。
极数 (1、2、3、4)
约定发热电流 (A)
设计代号
类组代号
正常工作条件
● 周围空气温度不高于 +40℃，不低于 -35℃。
● 安装地点的海拔不超过 5000m。
● 湿度：最高温度为 +40℃时，空气的相对湿度不超过 50%，在较低的温度下可以允许有较高的相对湿度，例如 20℃时达 90%。对由于温度变化偶尔产
生的凝露应采取特殊的措施。
● 周围环境的污染等级为 3 级。
● 开关应安装在无显著摇动、冲击振动和没有雨雪侵袭的地方，同时安装地点应无爆炸危险介质， 且介质中无足以腐蚀金属和破坏绝缘的气体和尘埃。
主要参数及技术性能
额定工作电压为交流 400V/1000V。
表 1
原本型刀开关主要技术性能及参数 ( 见表 1)。
项目 参数
约定发热电流 (A) 100 200 400 600、630 1000 1500 2000 3000
额定工作电流 (A) 100 200 400 600、630 1000 1500 2000 3000
通断能力 (A) AC 400V、cosΦ=0.72 0.8 100 200 400 600、630 1000 1500
机械寿命 ( 次 ) 10000 10000 10000 5000 5000 5000 3000 3000
电寿命(次) 注：中央手柄式不适用此项 300 200 200 200 100 100
1S 短时耐受电流 (kA) 4 4 20 25 20 30 24 36
操作力 (N) ≤ 300 ≤ 300 ≤ 400 ≤ 400 ≤ 400 ≤ 400 ≤ 400 ≤ 400
