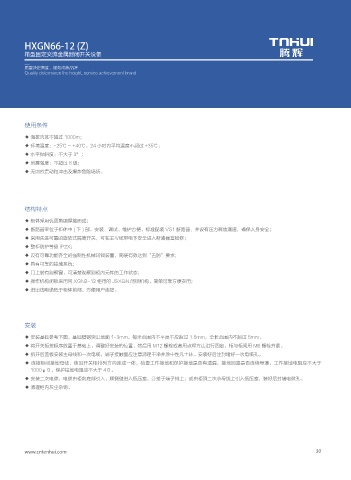

HXGN66-12 (Z)
箱型固定交流金属封闭开关设备
质量决定高度，服务成就品牌
Quality determines the height, service achievement brand
使用条件
◆ 海拔高度不超过 1000m；
◆ 环境温度：-25℃ ~ +40℃，24 小时内平均温度不超过 +35℃；
◆ 水平倾斜度：不大于 3°；
◆ 地震强度：不超过 8 级；
◆ 无剧烈震动和冲击及爆炸危险场所。
结构特点
◆ 柜体采用优质角钢焊接而成；
◆ 断路器室位于柜体中 ( 下 ) 部，安装、调试、维护方便。标准配装 VS1 断路器，并设有压力释放通道，确保人身安全；
◆ 采用先进可靠的旋转式隔离开关，可在主母线带电下安全进入断路器室检修；
◆ 整柜防护等级 IP2X；
◆ 设有可靠功能齐全的强制性机械闭锁装置，简便有效达到“五防”要求；
◆ 具有可靠的接地系统；
◆ 门上装有观察窗，可清楚观察到柜内元件的工作状态；
◆ 操作机构闭锁采用同 XGN2-12 柜用的 JSXGN 闭锁机构，简单可靠方便实用；
◆ 进出线电缆低于柜体前部，方便用户连接。
安装
◆ 安装基础参考下图，基础槽钢突出地面 1-3mm，每米范围内不平度不应超过 1.5mm，全长范围内不超过 5mm。
◆ 将开关柜按顺序放置于基础上，调整好安装的位置。然后用 M12 螺栓或者用点焊方法进行固定，柜与柜间用 M8 螺栓并紧。
◆ 拆开后盖板安装主母线和一次电缆，端子接触面应注意清理干净并涂中性凡士林。安装好后注封堵好一次电缆孔。
◆ 连接柜间接地母线，使沿开关柜排列方向连成一体，检查工作接地和保护接地是否有遗漏，接地回路是否连续导通，工作接地电阻应不大于
1000μΩ，保护接地电阻应不大于 4Ω。
◆ 安装二次电缆，电缆由柜前底部引入，顺侧壁进入低压室，分接于端子排上；或由柜顶二次小母线上引入低压室，装好后封堵电缆孔。
◆ 清理柜内灰尘杂物。
