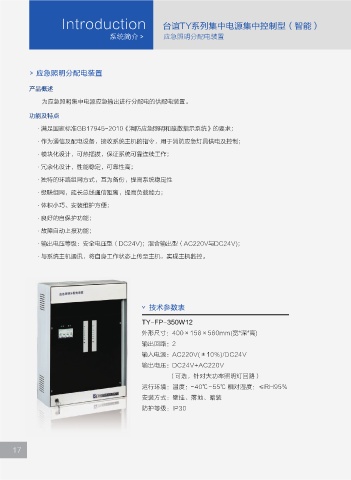

Page 20 - 浙江台谊消防设备有限公司

Introduction 台谊TY系列集中电源集中控制型（智能）

系统简介 应急照明分配电装置 F I R E - F I G H T I N G F A C L I LT I E S

应急照明分配电装置

产品概述

为应急照明集中电源应急输出进行分配电的供配电装置。
技术参数表
功能及特点
TY-FP-350W14
·满足国家标准GB17945-2010《消防应急照明和疏散指示系统》的要求；
外形尺寸：400×158×560mm(宽*深*高)
·作为通信及配电设备，接收系统主机的指令，用于消防应急灯具供电及控制； 输出回路：4
·模块化设计，可热插拔，保证系统可靠连续工作； 输入电源：AC220V(±10%)/DC24V

·冗余化设计，性能稳定，可靠性高； 输出电压：DC24V+AC220V
（可选，针对大功率照明灯回路）
·独特的环路组网方式，互为备份，提高系统稳定性
运行环境：温度：-40℃~55℃ 相对湿度：≤RH95%
·级联组网，延长总线通信距离，提高负载能力；
安装方式：壁挂、落地、暗装
·体积小巧、安装维护方便； 防护等级：IP30

·良好的自保护功能；

·故障自动上报功能；

·输出电压等级：安全电压型（DC24V)；混合输出型（AC220V与DC24V)；
·与系统主机通讯，将自身工作状态上传至主机，实现主机监控。

技术参数表 技术参数表

TY-FP-350W12 TY-FP-700W18

外形尺寸：400×158×560mm(宽*深*高) 外形尺寸：500×158×720mm(宽*深*高)
输出回路：2 输出回路：8

输入电源：AC220V(±10%)/DC24V 输入电源：AC220V(±10%)/DC24V
输出电压：DC24V+AC220V 输出电压：DC24V+AC220V
（可选，针对大功率照明灯回路） （可选，针对大功率照明灯回路）
运行环境：温度：-40℃~55℃ 相对湿度：≤RH95% 运行环境：温度：-40℃~55℃ 相对湿度：≤RH95%

安装方式：壁挂、落地、暗装 安装方式：壁挂、落地、暗装
防护等级：IP30 防护等级：IP30

17 18
