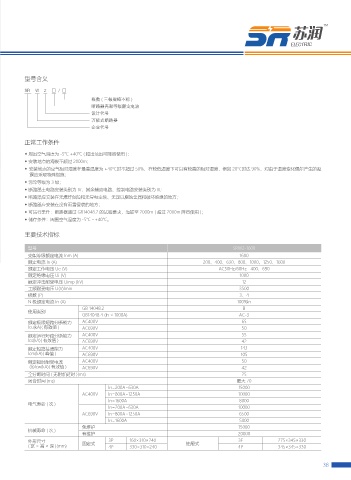

型号含义

SR W 2 □ / □
极数 ( 三极省略不标 )
断路器壳架等级额定电流
设计代号
万能式断路器
企业代号

正常工作条件
◆ 周围空气温度为 -5℃ +40℃ ( 超出范围可降容使用 )；
◆ 安装地点的海拔不超过 2000m；
◆ 安装地点的空气相对湿度在最高温度为 +40℃时不超过 50%，在较低温度下可以有较高的相对湿度，例如 20℃时达 90%，对由于温度变化偶尔产生的凝
露应采取特殊措施；
◆ 污染等级为 3 级；
◆ 断路器主电路安装类别为 IV，其余辅助电路、控制电路安装类别为 III；
◆ 断路器应安装在无爆炸危险和无导电尘埃、无足以腐蚀金属和破坏绝缘的地方；
◆ 断路器应安装在没有雨雪侵袭的地方；
◆ 可运行条件：断路器通过 GB14048.2 的试验要求，海拔至 2000m ( 超过 2000m 降容使用 )；
◆ 储存条件：周围空气温度为 -5℃ ~+40℃。

主要技术指标

型号 SRW2-1600
壳架等级额定电流 Inm (A) 1600
额定电流 ln (A) 200、400、630、800、1000、1250、1600
额定工作电压 Ue (V) AC50Hz/60Hz 400，690
额定绝缘电压 Ui (V) 1000
额定冲击耐受电压 Uimp (kV) 12
工频耐受电压 U(V)lmin 3500
极数 (P) 3、4
N 极额定电流 In (A) 100%ln
GB 14048.2 B
使用类别
GB14048.4 (ln ≤ 1000A) AC-3
额定极限短路分断能力 AC400V 65
lcu(kA)( 有效值 ) AC690V 50
额定运行短路分断能力 AC400V 55
lcs(kA)( 有效值 ) AC690V 42
额定短路接通能力 AC400V 143
lcm(kA)( 峰值 ) AC690V 105
额定短时耐受电流 AC400V 50
(ls)lcw(kA)( 有效值 ) AC690V 42
全分断时间 ( 无附加延时 )(ms) 25
闭合时间 (ms) 最大 70
ln=200A~630A 15000
AC400V ln=800A~1250A 10000
ln=1600A 8000
电气寿命 ( 次 )
ln=200A~630A 10000
AC690V ln=800A~1250A 6500
ln=1600A 5000
免维护 15000
机械寿命 ( 次 )
有维护 20000
外形尺寸 固定式 3P 160×310×240 抽屉式 3F 275×345×330
(宽×高×深)(mm) 4P 330×310×240 4P 345×345×330

38
