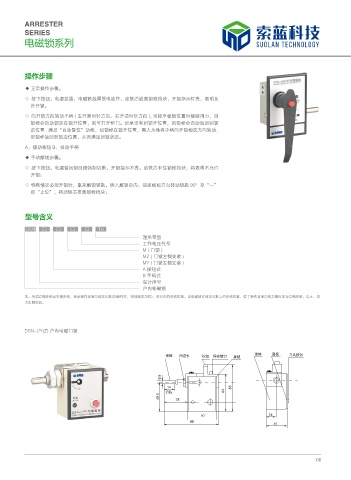

电磁锁系列 Suolan Technology

DXN8B-T20/Q20(S) 高压带电显示器 操作步骤
( 可插拔、验电型 )
◆ 正常操作步骤：

◇ 按下按钮，电源接通，电磁铁线圈受电动作，动铁芯脱离锁栓挡块，开锁指示灯亮，表明允
许开锁。
◇ 向开锁方向转动手柄 ( 左开顺时针方向、右开逆时针方向 ), 当转至极限位置时继续用力，则
锁栓会自动锁定在锁开位置，则可打开柜门。如果没有到锁开位置，则锁栓会自动返回到锁
定位置 , 满足“自动复位”功能，如锁栓在锁开位置，需人为地将手柄向开锁相反方向转动 ,
即锁栓返回到锁定位置，从而满足闭锁状态。
A、拨动拨钮 B、拉动手柄
◆ 手动解锁步骤：

◇ 按下按钮，电源被闭锁回路强制切断，开锁指示不亮，动铁芯卡住锁栓挡块，将表明不允许
开锁；
◇ 特殊情况必须开锁时，取来解锁锁匙，插入解锁空内，按面板标方向转动钥匙 90°至“一”
即“止位”，将动铁芯推离锁栓挡块；

型号含义

DSN □ - □ □ □ TH
湿热带型
工作电压代号
M ( 门锁 )
MZ ( 门锁左侧安装 )
MY ( 门锁左侧安装 )
A 拔钮式
B 手柄式
设计序号
户内电磁锁
注：所谓左侧安装或右侧安装，系统操作者面向锁定对象(如操作杆，柜体固定部位)，所对应的安装位置。当电磁锁在锁定对象上的安装位置，位于操作者面向的左侧时即为左侧安装，反之，即
为右侧安装。

DSN-I/Y(Z) 户内电磁门锁

ᩙಞ ڌ߿͇ ૊ᨍ γ߶ᛂ᧫ ષᨍ ᩙͳ ᭦౛ धС૊ᨍ

œ

ᛠር
