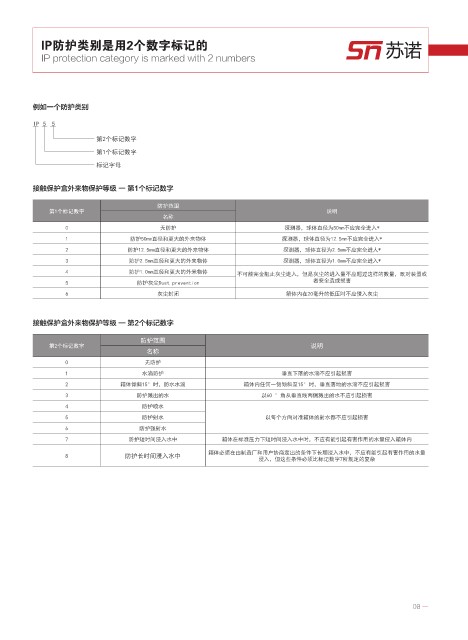

IP防护类别是用2个数字标记的
IP protection category is marked with 2 numbers

例如一个防护类别
IP 5 5

第2个标记数字
第1个标记数字
标记字母

接触保护盒外来物保护等级 一 第1个标记数字

防护范围
第1个标记数宇 说明
名称
0 无防护 探测器，球体直径为50mm不应完全进入*
1 防护50mm直径和更大的外来物体 探测器，球体直径为12.5mm不应完全进入*
2 防护12.5mm直径和更大的外来物体 探测器，球体直径为2.5mm不应完全进人*
3 防护2.5mm直径和更大的外来物体 探测器，球体直径为1.0mm不应完全进入*
4 防护1.Omm直径和更大的外米物体 不可能完金阻止灰尘进入，但是灰尘的进入量不应超过这样的数量，既对装置或
5 防护灰尘Dust prevention 者安全造成损害
6 灰尘封闭 箱体内在20毫升的低压时不应侵入灰尘

接触保护盒外来物保护等级 — 第2个标记数字

防护范围
第2个标记数宇 说明
名称
0 无防护
1 水滴防护 垂直下落的水滴不应引起损害
2 箱体倾斜15°时，防水水滴 箱体内任何一侧倾斜至15°时，垂直落地的水滴不应引起损害
3 防护溅出的水 以60 °角从垂直线两侧溅出的水不应引起损害
4 防护喷水
5 防护射水 以每个方向对准箱体的射水都不应引起损害
6 防护强射水
7 防护短时间浸入水中 箱体在标准压力下短时间浸入水中时，不应有能引起有害作用的水量侵入箱体内
箱体必须在由制造厂和用户协商定出的条件下长期浸入水中，不应有能引起有害作用的水量
8 防护长时间浸入水中
浸入，但这些条件必须比标记数字7所规定的复杂
